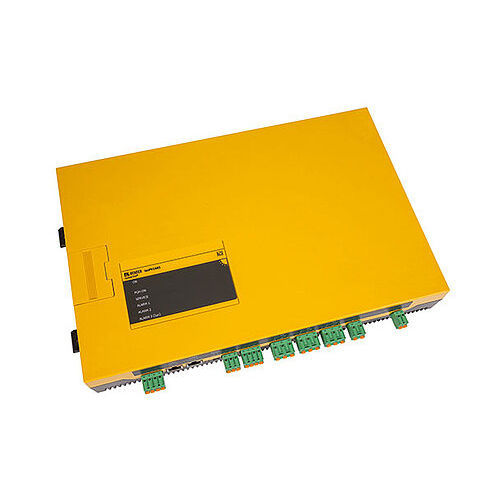

AC/DC絶縁監視装置 ISOMETER® isoPV1685RTU/isoPV1685P

DC絶縁不良発見機能付きModbus

AC 1000 V/DC 1500 Vまでの太陽光発電システムに対応 個別に調整可能な応答値 200 Ω～1 MΩ システムの漏れ容量に自動適応 最大2000 μF インターフェースはRS-485またはModbusから選択可能 この装置は、ITシステムとして設計されたAC 1000 V/DC 1500 Vまでの大型太陽光発電システムの絶縁に使用されます。低速電圧変動(MPPトラッキング)用に特別に開発された測定方式により、干渉抑制方式により対地リーク容量が極めて高い大型太陽光発電パネルを搭載したシステムでも絶縁抵抗を監視します。システム関連の高い漏れ容量への適応も自動的に行われます。 本装置は、絶縁障害の位置特定に必要な位置特定電流パルスを生成します。これにより、常設または移動式の絶縁障害ロケータを使用して絶縁障害を特定することができます。 特徴 デバイスバージョンisoPV1685Pのみが位置決め電流インジェクタを提供します。 大規模太陽光発電システムの絶縁監視 低抵抗絶縁不良の測定 事前警告およびアラームの応答値Ran1（アラーム1）およびRan2（アラーム2）（いずれも200 Ω～1 MΩ）を個別に調整可能。Ran1 ≥ Ran2 が適用されます。 最大2000μFまでの高いシステム漏れ容量に自動調整、範囲選択可能。 L+、L-の逆極性接続監視（DCのみ）
