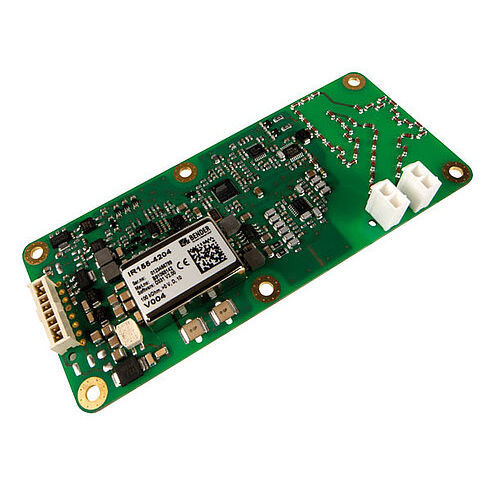

AC ネットワーク用絶縁監視装置 ISOMETER® IR155-4203/IR155-4204

AC/DCDC

電気自動車の未発掘DC駆動システム（ITシステム）用絶縁監視装置（IMD） 絶縁抵抗の連続測定 0...10 MΩ 未導入システム（ITシステム）のACおよびDC絶縁障害の絶縁監視 0～1000 V 故障検出および測定値用の短絡防止出力 12Vおよび24Vシステムに最適 ISOMETER® iso-F1 IR155-4203/-4204は、電気ドライブシステム（Un = DC 0 V～1000 V）の絶縁およびアクティブHV導体と基準アース（シャーシグランド > Kl.31）間の絶縁抵抗を監視します。特許取得済みの測定技術は、電気駆動システムのACモーター側だけでなく、DC側の絶縁状態の監視にも使用されます。既存の絶縁不良は、モータ制御プロセス、加速、エネルギー回収などによる高いシステム干渉下でも確実に信号化されます。 特徴 12Vおよび24Vシステムに対応 自動セルフテスト 絶縁抵抗の連続測定 0～10 MΩ - 最初の推定絶縁抵抗（SST）に対する応答時間は電源投入後2秒未満 - 測定された絶縁抵抗に対する応答時間 < 20 s (DCP) 既存のシステム漏れ容量（≤1 μF）に自動適応 地絡およびアースライン喪失の検出 未発見のシステム（ITシステム）のACおよびDC絶縁故障の絶縁監視 0...1000 V ピーク
