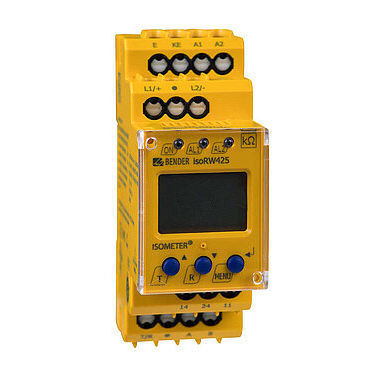

AC ネットワーク用絶縁監視装置 ISOMETER® isoRW425

AC/DCDCRS485

ACおよびDC ITシステム用絶縁監視装置 EN 50155に準拠した鉄道車両のアプリケーション制御回路 50 Hzまたは60 Hzの絶縁インピーダンス測定（Zモード 300μFまでのシステム漏洩容量に自動適応 低電圧および過電圧検出機能付き公称システム電圧（RMS）の測定 ISOMETER®は、公称システム電圧が3(N)AC、AC、AC/DCまたはDC 0...440 VのAC/DC主回路（ITシステム）の絶縁抵抗（Rモード）または絶縁インピーダンス（Zモード）を監視します。独立した電源電圧により、非通電システムも監視できます。最大許容システム・リーク容量Ceは、Rモードで300μF、Zモードで1μFです。 特徴 3(N)AC、ACおよびDCシステム(ITシステム)の絶縁抵抗(Rモード)または絶縁インピーダンス(Zモード)を監視します。 DCシステム(ITシステム)の絶縁抵抗(Rモード)または絶縁インピーダンス(Zモード)の監視 50 Hzまたは60 Hzの絶縁インピーダンス（Zモード 低電圧および過電圧検出による公称システム電圧（RMS）の測定 大地間DC電圧（L+/PEおよびL-/PE）の測定 Rモードでは300μFまで、Zモードでは1μFまでのシステム漏れ容量に自動適応 接続監視による自動デバイス・セルフ・テスト 選択可能な起動遅延、応答遅延、解除遅延 個別に調整可能な2つの応答範囲1～990 kΩ（アラーム1、アラーム2） LED(AL1、AL2)、ディスプレイ、アラームリレー(K1、K2)によるアラーム通知 N/C操作またはN/O操作選択可能
