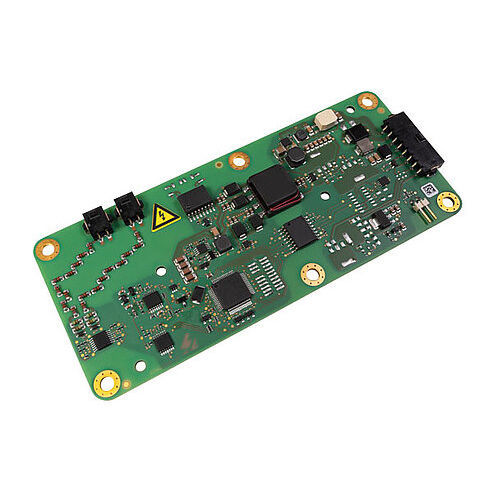

AC ネットワーク用絶縁監視装置 ISOMETER® iso175

AC/DCDC低電圧ネットワーク用

ISOMETER® iso175絶縁監視装置は、ハイブリッド車、燃料電池車、電気自動車の未発掘駆動システム用に設計されています。 この装置は絶縁不良を確実に検出し、電気安全性と電気システムの可用性に大きく貢献します。重要な成功要因は、特許取得済みのアクティブな測定方法を採用していることで、エネルギー貯蔵システムの接続前に高電圧システムが非通電状態であっても絶縁監視が可能です。 アーススイッチが内蔵されているため、リレーやコンタクタを追加する必要はありません。ISOMETER® iso175は、最大10μFの高いシステム漏れ容量でも信頼性の高い絶縁測定を実現します。CANインターフェースを内蔵しているため、絶縁監視装置は最新のシステムに簡単に統合でき、システム分析をサポートし簡素化する追加情報を提供します。 特徴 12 Vおよび24 V DCシステム（電源電圧）に最適 DC 0...1000 V / AC 0...480 V 50/60 Hz (ファームウェアV1.01以降のB91068200のみ) 絶縁抵抗の連続測定 RF_corrected = 0...35 MΩ (RF_original = 0...50 MΩ) 絶縁抵抗≦500Ω/Voltおよびシステム・リーク容量≦2μFの場合、応答時間≦30秒 最大システム・リーク容量10μF（高容量プロファイル） HVシステムが非通電状態でも絶縁測定が可能 統合自己診断（オンライン自己診断テスト） HV接続のモニタリング（オフライン自己テスト） アース接続の連続監視 低電圧検出 アーススイッチ(アースリフト)による機器切り離し可能
