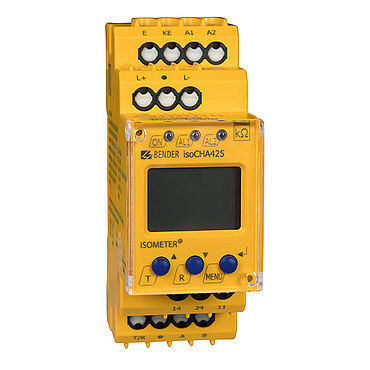

DC絶縁監視装置 ISOMETER® isoCHA425

RS485Modbus RTU

CCSまたはCHAdeMOに準拠したDC充電ステーションの絶縁抵抗監視 50 V～400 VのDCシステム電圧範囲における非対称絶縁不良を1秒以内に検出 対称的な絶縁不良を10秒以内に検出 低電圧および過電圧検出によるシステム電圧（真の実効値）の測定 対地DCシステム電圧（L+/PEおよびL-/PE）の測定 ISOMETER®は、CHAdeMO規格または複合充電システム（CCS）に準拠したDC急速充電ステーションの絶縁抵抗RFを、DC 0 V～400 Vの公称システム電圧範囲で監視します。 非対称絶縁不良は、応答時間1秒以下で報告されます。対称絶縁異常は10秒以内に報告される。最大許容システム漏れ容量Ceは5μFです。 適用される規格の要件を満たすには、現地の機器や動作条件に適合させるため、機器のパラメータ設定をカスタマイズする必要があります。 技術データに示された適用範囲の限界にご注意ください。本取扱説明書に記載されている以外の使用は不適切とみなされます。 特徴 CHAdeMO規格または複合充電システム（CCS）に準拠したDC充電ステーションの絶縁抵抗RFのモニタリング。
