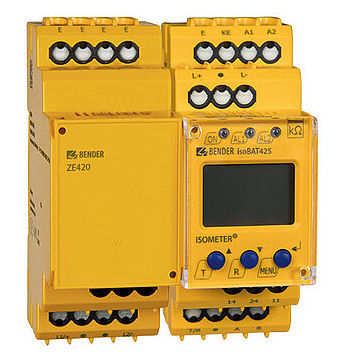

DC絶縁監視装置 ISOMETER® isoBAT425

RS485Modbus RTU

電池製造用絶縁監視装置 IEC 61557-8に準拠 多機能ディスプレイ 故障箇所の特定（L+またはL-) DC 400 Vまでのバッテリー このISOMETER®は、個々のバッテリーセルから組み立てられたバッテリーの絶縁抵抗と電圧を監視するためのものです。ISOMETER®は、公称システム電圧DC 0～400 Vのバッテリの絶縁抵抗を監視します。最大許容システム漏れ容量Ceは1 μFです。測定値から、絶縁障害の種類と場所を診断することができます。 適用される規格の要件を満たすためには、現地の機器および動作条件に適合させるために、機器上でカスタマイズされたパラメータ設定を行う必要があります。技術仕様に記載されている適用領域の限界にご注意ください。 特徴 アース間絶縁抵抗RFのモニタリング 端子L+とL-間のバッテリー電圧Unの監視 端子L+とL-間の対地電圧UL+eとUL-eの測定 故障箇所（%）、すなわち端子L+とL-間の絶縁抵抗RFの分布の決定 最大1μFまでのシステム漏洩容量の監視と自動調整 端子L+、L-、Eの連続接続監視 起動遅延、応答遅延、解除遅延の選択可能 10kΩ～5MΩの2つの応答値範囲（アラーム1、アラーム2）を個別に調整可能 バッテリーの物理的特性に合わせた設定可能な測定周波数 LED（AL1、AL2）、ディスプレイ、アラームリレー（K1、K2）によるアラーム通知 自動セルフテスト
