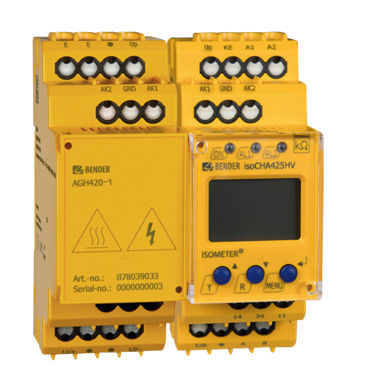

DC絶縁監視装置 ISOMETER® isoCHA425HV

RS485Modbus RTU

CCS（複合充電システム）とCHAdeMOを切り替え可能 公称電圧DC 1000 Vまで対応 対称および非対称絶縁不良の検出 電気的に絶縁されたModbus RTUインターフェース 故障箇所の表示 (DC+/DC/balanced) AGH420-1/AGH421-1カップリング装置と組み合わせたISOMETER® isoCHA425HVは、DC 0 V～1000 Vの公称システム電圧範囲において、CHAdeMO規格または複合充電システム（CCS）に準拠したDC急速充電ステーションの絶縁抵抗RFを監視します。 適用される規格の要件を満たすためには、現地の機器や動作条件に適合させるために、機器上でカスタマイズされたパラメータ設定を行う必要があります。技術データに記載されている適用範囲の限界にご注意ください。 それ以外の使用、またはそれを超える使用は不適切な使用となります。 特徴 CHAdeMO規格または複合充電システム（CCS）に準拠したDC充電ステーションの絶縁抵抗RFのモニタリング CHAdeMO（モードCHdおよびCHA）： - 導体あたりの最大システム漏れ容量1.6μF - システム電圧範囲50 V～1000 Vにおける絶縁不良の検出 - 1極の絶縁不良 RFU: RFU≤ 100 kΩ：応答時間≤1秒、100 kΩ 160 kΩ (200 kΩ): 検出なし（無効化）（CHdのみ） CCS（モードdc）： - 2 MΩまでの絶縁不良の検出 - 最大システム漏れ容量 Ce: 20 μF - Ce ≤ 5 μFまたはRF ≤ 100 kΩでの応答時間tan: ≤ 10 s システム漏洩容量Ceの測定
