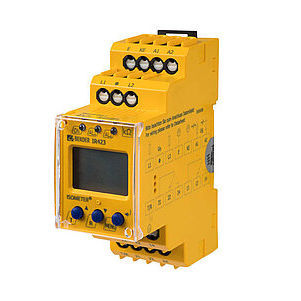

AC ネットワーク用絶縁監視装置 ISOMETER® IR423

AC/DCDC

移動式発電機用絶縁監視装置 絶縁監視と遮断による保護分離 IEC 60364-5-55およびIEC 61557-8に準拠 2つの応答値を個別に設定可能 多機能LCディスプレイ IR423シリーズのISOMETER®は、IEC 60364-5-551 / DIN VDE 0100-551 (VDE 0100-551)に準拠し、移動式発電機から供給される対地電圧0～300 Vの非接続ACシステムの絶縁抵抗RFを監視するように設計されています。IR423は、動作周波数≥30 HzのACシステム、およびDC回路が直接接続されたACシステムに適しています。システムの最大許容漏れ静電容量Cemaxは5 Fです。 特徴 AC 0～300 Vの移動発電機用絶縁監視 絶縁監視と遮断による電気的分離による保護 高い機械的ストレスに対する保護用バージョン「W 個別に調整可能な2つの応答値 接続監視システム/アース 電源オンLED、アラームLEDアラーム1、アラーム2 内部/外部テスト/リセットボタン 2つの独立したアラームリレー（各1つの切り替え接点） N/OまたはN/C動作、選択可能 フォルト・メモリ動作、選択可能 自動アラームによるセルフモニタリング 多機能LCディスプレイ 応答遅延時間調整可能 2モジュール筐体（36 mm） プッシュワイヤー端子（1接続につき2端子） アプリケーション IEC 60364-7-717、DIN VDE 0100-717 (2005) 移動式または可搬式ユニットの電気設備 DIN VDE 0100-551 (VDE 0100-551)、IEC 60364-5-551 低電圧発電セット(移動式発電機) GW 308 "Mobile Stromerzeuger für Rohrleitungsbaustellen 8/00" (パイプラインサイトにおける移動式補助発電機) (DVGW)
