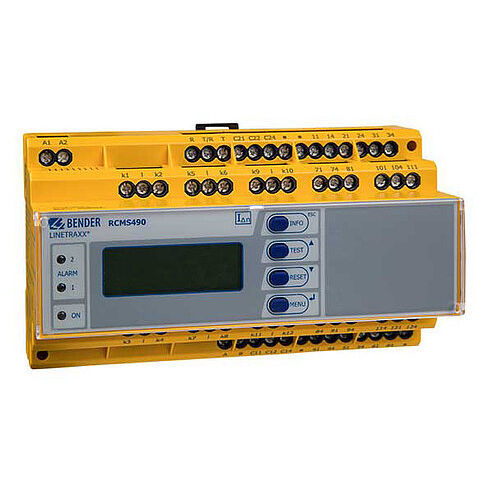

残余電流監視システム LINETRAXX® RCMS490-D

連続デジタルマルチチャンネル

定期的な検証による絶縁試験の代替として 各チャンネルの測定電流トランスを選択することで、交流、脈動、AC/DCの高感度測定がオプションで可能 デバイスバージョンRCMS490、各チャンネルに1つのアラーム接点付き 高調波、DC、THFの分析 火災やプラント保護のための調整可能な周波数応答 RCMSシステムは、1台または複数台のRCMS460-D/-LまたはRCMS490-D/-L残留電流モニターで構成され、関連する測定用変流器を介して接地電源の故障電流、残留電流、動作電流を検出、評価することができます。監視するシステムの最大電圧は、バスバーシステムの場合に使用される測定用変流器の公称絶縁電圧に依存し、また、経由するケーブルや導線にも依存します。 閉じた CTBS25 または CTUB100 シリーズの測定用変流器は、AC/DC 高感度残留電流の測定に必要です（IEC/TR 60755: タイプ B に準拠）。これらにはDC24V電源ユニット（STEP-PSシリーズなど）が1台必要です。CTAC...（クローズド）、WR（長方形）、WS（分割コア）、WF...（フレキシブル）シリーズの測定用変流器は、交流電流および脈動電流に使用されます（IEC/TR 60755：タイプAに準拠）。 様々な測定用変流器シリーズをモニター測定チャンネルに接続することができます。各RCMS460-D/-LとRCMS490-D/-Lは12個の測定チャンネルを持っています。BMSバス（BMSプロトコル付きRS-485インターフェース）を介して最大90台の残留電流モニターを接続することができ、最大1080の測定チャンネル（サブ回路）をモニターすることができます。
