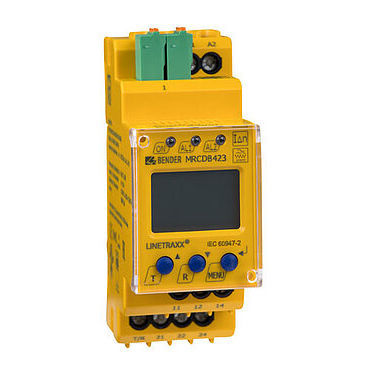

残余電流監視モジュール LINETRAXX® MRCDB423

欠陥セキュリティ用

接地システム（TNおよびTTシステム）の追加保護（間接接触からの保護）用モジュール式残留電流装置タイプB AC/DC感応型MRCDB423と対応するCTUB101-CTBC...測定変流器は、ACまたはDC故障電流が発生する可能性のある接地システム(TNおよびTTシステム)の追加保護(間接接触に対する保護)として使用されます。これらのシステムの一部は、特にコンバータ、バッテリ充電器、周波数制御ドライブ付き建設現場機器などの6パルス整流器または平滑付き一方向整流器を含む負荷です。 MRCDB423は測定用変流器で測定されるため、公称電圧や監視システムの動作電流にほとんど依存しません。 残留動作電流IΔn2、応答遅れton2、および現在測定されている残留電流IΔが標準ディスプレイに表示されます。 MRCDB423と適切な変流器および絶縁特性を持つスイッチング素子を使用することで、このデバイスの組み合わせはMRCD保護デバイスに対するIEC 60947-2 Annex Mの要件を満たします。 このアプリケーションは、特に人の保護、火災保護、プラント保護などの保護目標を意図しています。スイッチング素子はスイッチオフ時間17msを超えてはなりません。 特徴 IEC 60947-2 Annex Mに準拠したAC/DC感応型MRCDタイプB 接地システムの追加保護用モジュール式残留電流保護デバイスとして使用 IEC 60755に準拠した動作特性タイプB
