残余電流監視モジュール RCMB104 chipset D0569

充電スタンドEV充電器用スマ－ト

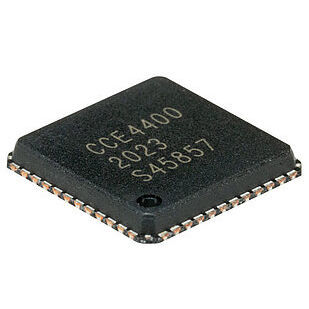

AC/DC 高感度残留電流監視用 RCMB104 チップセット D0569 は、AC または DC の故障電流が発生する可能性のある電気自動車用 AC 充電システムの故障電流監視用に、測定用変流器およびタイプ A の漏電遮断器と組み合わせて使用されます。 チップセットはバリエーションにより、IEC 62752またはUL 2231-2（CCID5またはCCID20）に準拠した充電ユニット（モード2、IC-CPD）への組み込みに適しています。 当社の故障電流測定用コンポーネントは、様々なアプリケーションで信頼性の高い測定を実現する最先端のソリューションを提供します。強力なCCE4400センサ、インテリジェントなマイクロコントローラ、柔軟なファームウェアの組み合わせにより、このシステムはお客様のIC-CPD要件に最適な選択肢となります。電気設備の精度、適合性、安全性はベンダーにお任せください。 この先進的なソリューションの中心は、Bender ASIC CCE4400とファームウェアD0569を搭載した強力なマイクロコントローラです。 特徴 4出力（スイッチ1、スイッチ2、エラー、PWM） 測定範囲 ±300 mA 残留電流分解能 0.2 mA 特許取得の測定技術（特許：EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) 負荷電流最大32 A RMS（単相）または3 x 32 A RMS（三相）（装置による） 故障出力（自己監視およびテスト機能内蔵） 外部干渉に対する高感度 IEC 62752およびUL 2231-2に準拠したアプリケーションに使用可能なバリエーション 過酷な環境下でも幅広く使用可能（外部干渉フィールドの場合など）
