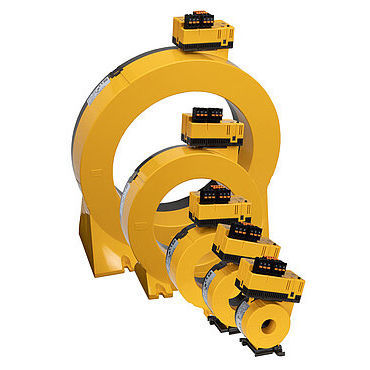

残余電流監視システム LINETRAXX® RCMB300 series

DINレールRS-485Modbus

RCMB300シリーズの残留電流モニタリングモジュールは、接地システム（TNおよびTTシステム）のACおよびDC故障電流の測定を目的としています。このモジュールは、DC～100 kHzの周波数範囲で、最大IΔ = 20 Aの残留電流を測定することができます。 個別に調整可能な2つの応答値により、事前警告とアラームの区別が可能です。応答値IΔn2（アラーム）に達すると、出力リレーK1とK2が切り替わります。 モジュールはModbus RTUのRS-485インターフェースを備えており、測定値やアラーム値の転送に使用できます。パラメータ設定もこのインターフェースを介して可能です。 残留電流モニタリングモジュールは、RCMB301評価エレクトロニクスとCTBC20(P)...210(P)シリーズの測定用変流器コアで構成されています。完全なモジュールを組み立てるには、電子機器と測定用変流器コアの両方が必要です。別々に注文した場合は、この2つのコンポーネントを接続し、試運転時に校正する必要があります。 CTBC20P...210Pシリーズの測定用変流器コアは、磁気シールドを内蔵しており、高負荷電流または突入電流のアプリケーションに適しています。 特長 DGUV Vorschrift 3（ドイツ社会災害保険規則3）に準拠した連続残留電流モニタリング 簡単なDINレールまたはネジ取り付け Modbus RTU付きRS-485インターフェース（測定値の読み出し/パラメータの設定） 2つの切替接点K1およびK2（電気的に絶縁された）を備えた統合スイッチング出力 周波数範囲 DC...100 kHz テストおよびリセットボタン 動作、応答値超過、外乱、ステータスメッセージを表示するマルチカラーLED
