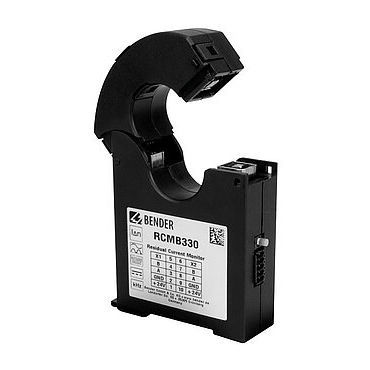

残余電流監視モジュール LINETRAXX® RCMB330

RS-485Modbus

スプリットコア測定電流トランス内蔵AC/DC高感度残留電流モニタリングモジュール RCMB330 残留電流モニタリングモジュールは、接地システム（TNおよびTTシステム）のACおよびDC故障電流測定用です。このモジュールは、DC～100 kHzの周波数範囲で、残留電流IΔ = 10～500 mAの測定が可能です。 個別に調整可能な2つの応答値により、予警報と本警報を区別することができます。 モジュールはModbus RTU RS-485インターフェースを備えており、測定値やアラーム値の転送に使用できます。パラメータ設定もこのインターフェースを介して可能です。 特徴 DGUV Vorschrift 3（ドイツ事故防止規則3）に準拠した連続残留電流監視 DINレールまたはネジによる簡単な取付け Modbus RTU付きRS-485インターフェース（測定値の読み出し/パラメータの設定） 周波数範囲 DC...100 kHz 操作およびステータスメッセージ用マルチカラーLED AC/DC センシティブな測定値取得のためのデジタル調整可能なフィルタ（ローパスフィルタ、IEC 6075に準拠したタイプB）AC/DC成分および残留電流の実効値の分離評価が可能 一次導体を機械的に分離することなく設置可能 Modbus経由のソフトウェアアップデートによる機能拡張や変更 磁気スクリーンによる負荷電流の影響を受けない 電源電圧 DC 24 V5, タイプB+（VDE 0664-400準拠)
