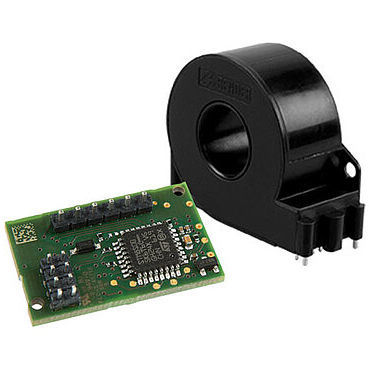

残余電流監視モジュール RCMB104

測定用EV充電器用

AC/DC高感度残留電流監視モジュールRCMB104は、特許取得済みの測定方法を採用し、測定用変流器CTBC17およびタイプA漏電遮断器と組み合わせて、ACまたはDC故障電流が発生する可能性のある電気自動車用AC充電システムの故障電流監視用設備に使用されます。 このモジュールは、IEC 62752またはUL 2231-2（CCID5またはCCID20）に準拠した充電ユニット（モード2、IC-CPD）への統合に適しています。 RCMB104は、充電システムの製造者のみを対象としており、エンドユーザー向けではありません！ 特徴 4出力（スイッチ1、スイッチ2、エラー、PWM） 測定範囲 ±300 mA 残留電流分解能 0.2 mA 特許取得の測定技術（特許EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) 負荷電流最大32 A RMS（単相）または3 x 32 A RMS（三相）（装置による） 故障出力（自己監視およびテスト機能内蔵） 外部干渉に対する高感度 DIN EN 61851-22/IEC 62752およびUL 2231-2に準拠したアプリケーションに使用可能なバリエーション 過酷な環境下でも幅広く使用可能（外部干渉フィールドの場合など） IEC 62752に準拠したアプリケーションでは、タイプAの漏電遮断器および適切なスイッチングデバイス（パワーリレーなど）と組み合わせることで、タイプBの漏電遮断器を置き換えることができます。
