残余電流監視モジュール RDC104-4

測定用EV充電器用

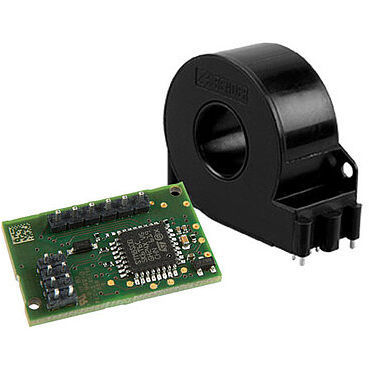

特許取得済みの測定方法を備えた残留電流監視モジュールRDC104-4は、測定用変流器CTBC17およびACまたはDC故障電流が発生する可能性のある電気自動車用AC充電システムのDC故障電流監視用に設置する必要があるタイプA漏電遮断器と組み合わせて使用します。定格電圧Unは250V、定格電流（充電電流）In = 1 x 48 A/3 x 32 Aです。RDC104-4は、IEC 62955に準拠したRDC-Mモジュールとして、充電ユニットモード3（AC）に組み込むのに適しています。 RDC104-4は、充電システムの製造者のみが購入するものであり、エンドユーザー向けではありません！ 特徴 4出力（スイッチ1、スイッチ2、エラー、PWM） 特許取得の測定方法（特許：EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) 測定範囲 ±300 mA 残留電流分解能 < 0.2 mA 定格電流 最大32 A（単相）または3 x 32 A RMS（三相） 故障出力（自己監視およびテスト機能内蔵） 外部干渉に対する高感度 IEC 62955に準拠したアプリケーションに使用可能なバリエーション 過酷な環境下でも幅広く使用可能（例：外部磁界の場合） IEC 62955に準拠したアプリケーションでは、タイプA漏電遮断器および適切なスイッチングデバイス（パワーリレーなど）と組み合わせることで、タイプB漏電遮断器を置き換えることができます。 用途 電気自動車用AC充電システムのDC故障電流監視
