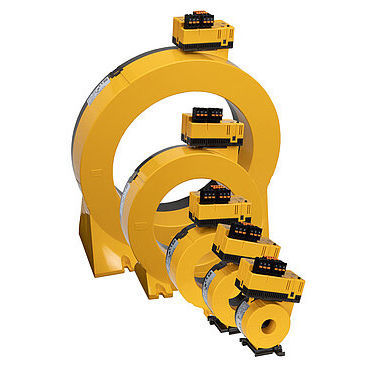

残余電流監視システム LINETRAXX® MRCDB300

RS-485Modbus連続

AC/DC感応型デバイスMRCDB300シリーズは、ACまたはDC故障電流が発生する可能性のある接地システム（TNおよびTTシステム）の追加保護（間接接触に対する保護）として使用されます。 これらのシステムの一部は、コンバータ、バッテリ充電器、周波数制御ドライブ付き建設現場機器など、特に6パルス整流器または平滑付き一方向整流器を含む負荷です。応答値IΔn2（アラーム）に達すると、出力リレーK1とK2が切り替わります。 MRCDB300モジュールと絶縁特性を持つスイッチング素子を使用することで、このデバイスの組み合わせはIEC 60947-2 Annex MのMRCD保護デバイスの要件を満たします。 このアプリケーションは、特に人の保護、火災保護、プラント保護などの保護目標を目的としています。スイッチング素子は、スイッチオフ時間20msを超えてはなりません。 残留電流監視モジュールは、MRCDB300評価エレクトロニクスとCTBC20(P)...210(P)シリーズ測定変流器コアで構成されています。完全なモジュールを組み立てるには、電子機器と測定用変流器コアの両方が必要です。別々に注文した場合は、この2つのコンポーネントを一緒に接続し、試運転中に校正する必要があります。 CTBC20P...210Pシリーズ測定用変流器は、磁気シールドを内蔵しており、高負荷電流または突入電流のアプリケーションに適しています。 特長 IEC 60947-2 Annex Mに準拠した保護装置と絶縁特性を持つサーキットブレーカを組み合わせた構造 接点フィードバックによる接続されたサーキットブレーカの監視
