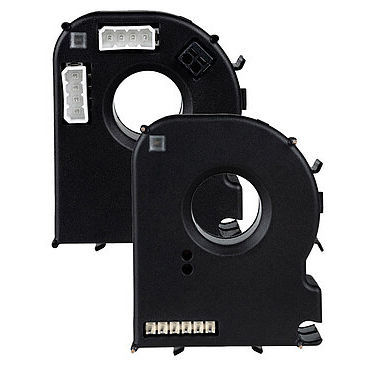

残余電流監視モジュール RCMB130

欠陥コンパクトRS-485

AC/DC高感度残留電流監視モジュールは、最大300Vまでの接地電源と、最大公称電流32Aまでの接続負荷の漏れ電流と故障電流を監視します。このモジュールは、PDU（配電ユニット）、コンセントボックス、マルチソケットコンセントなどの配電機器への設置を想定しており、DC12～24Vで供給されます。 RCMB131-01はPDUやコンセントボックスへの設置用に設計されています。モジュールはRS-485インターフェース経由でマスターとModbus RTU通信が可能です。 RCMB131-02はPDUやアウトレットボックスに設置するように設計されています。モジュールはPWM出力により残留電流の実効値を出力し、上位回路により読み出され評価されます。 RCMB132-01は、PDUやコンセントボックスへの取り付け用に設計されています。モジュールはRS-485インターフェース経由でModbus RTU経由でマスターと通信できます。複数のデバイスをデイジーチェーンで接続することも可能です。このため、RCMB132-01はRS-485用コネクタを2つ装備しています（電源供給含む）。 RCMB13xシリーズの製品はバルク出荷され、コンフィグレーション済みです。このため、各メーカー（OEM）による配電システム、機械などへのシリアル統合に特に適しています。 特長 予防保守のためのAC/DC高感度漏れ電流および故障電流監視 PCB実装に最適（RCMB131-xのみ） 機器の漏れ電流監視を実現する高分解能 Modbus RTU (RS-485)による測定値およびアラーム伝送 (RCMB131x-01のみ) PWM出力による計測信号出力 (RCMB131-02のみ) 周波数範囲 DC...2 kHz
