光学ステレオ顕微鏡 9-158

検査用素材検査用エレクトロニクス産業用

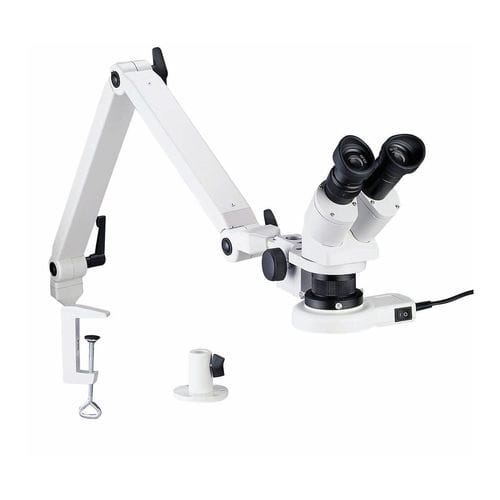

9-158 ステレオ顕微鏡は、作業台設置型のステレオ顕微鏡で、安定した可動アーム（850 mm）を備え、詳細な検査やSMDの微細作業向けに設計されています。回転可能なステレオ視野と調整可能な倍率により、精密な組立や検査に適しています。

特長

• ステレオヘッド 45° 斜視、360°回転、瞳孔間距離 54 - 74 mm 調整可能
• 頑丈なテーブルクランプとねじ込み式テーブルベース付属
• 倍率 10x / 20x、接続レンズで最大40xまで拡張可能
• 広視野アイピース 10x；左側接眼筒に±5 dpt の視度調整；アイカップ付属
• 3 本の固定ネジを備えたアーティキュレーテッドアーム
• 重量: 5100 g

適用分野
材料や組立部品の信頼性の高い検査、およびSMD技術における微細作業に特に適しています。オプションの追加レンズは2種類あり、取付けると10x/20xを20x/40xに変え作業距離を約半分にするプレビュー用レンズ（初期作業距離 約83 mm）、および作業距離を約83 mmから約100 mmに延ばす0.5xレンズがあります。

技術的説明
入射光検査用の安定した金属三脚に搭載されたステレオ顕微鏡です。10x時の視野径は19 mmです。LEDリング照明は色温度5800 Kの明るく影のない入射光を供給します。照度は0〜15000ルクスまで無段階で調整可能です。

仕様 / 技術データ

• 品番: 9-158
• 型式: stereo-Microscope
• ブランド: Bernstein
• 可動アーム長: 850 mm
• 倍率: 10x / 20x（接続レンズで最大40x）
• アイピース: 広視野 10x；左接眼筒に±5 dpt の視度調整
• 瞳孔間距離: 54 - 74 mm
• 10x時の視野: Ø 19 mm
• 作業距離: 約83 mm（0.5xレンズ装着時 約100 mm；プレビュー用レンズで約50%短縮）
• 照明: LEDリング、5800 K、照度0–15000 luxで無段階調光
• アーム: 3本の固定ネジ付きアーティキュレーテッドアーム
• 取付け: テーブルクランプおよびねじ込み式テーブルベース
• 重量: 5100 g
