磁気締め付け器具 9-240-ESD

産業電気用途横型縦型

SPANNFIX VARIO ESD PCBホルダー（9-240-ESD）は、最大270 mmまでのプリント回路基板を保持・クランプする多用途装置で、360°回転可能な精密ボールジョイントとESD対応部品を備えています。

主な特長

• 360°回転可能な精密ボールジョイント、無段階ロック可能なクイックリリース（Made in Germany）
• 調整・回転可能なホルダーを備えた安定した組立フレーム
• 敏感な基板用のスプリング、より大きな傾斜用の角度アダプタ
• PCBホルダー調整範囲：25 mm〜270 mm
• 最大テーブル厚80 mmまでの作業台へのクランプに対応
• 傾斜角 ±45°
• 接地用ESDケーブル 1 MOhm、長さ1.8 mを付属（アースボンディングポイント接続用）
• 素材：鋼、プラスチック、黒のESD粉体塗装を施した鋳造アルミニウム；表面抵抗 10^7〜10^8 ohm（ディスパイティブ）
• 寸法（約）：360 x 280 x 180 mm；重量 1330 g

用途
SPANNFIX VARIOは最大270 mmのPCB／回路基板をクランプ可能です。無段階調整のボールにより全方向での位置決めと確実な保持が可能で、基板の素早い反転を可能にし、はんだ付けや組立時の「第三の手」として有用です。

技術的説明
接続ネジ：M12 x 1.5 mm（特殊ネジ）。最大トルクと保持力はボール径に依存します：ボール Ø 40 mm 約24 Nm（ねじピンの高さでの保持力 ≈ 45 kg / 441 N）；ボール Ø 60 mm 約100 Nm（保持力 ≈ 140 kg / 1,372 N）。クランプベース：最大テーブル厚 80 mm。ねじ止めベース：4 x 9 mm 貫通穴。マグネットベース保持力：水平 32 kg、垂直 15 kg（キャップ無しの磁石）。ESD仕様はディスパイティブ（10^7〜10^8 ohm）で、EPA／ESD作業環境に適合します。フット部は10 mmのプッシュボタンで接地ポイントに接続可能です。鋳造アルミ部品は粉体塗装、鋼部品はクロムめっきで防錆処理されています。注：最適な試験条件で測定された保持力は、具体的な用途によって異なる場合があります。

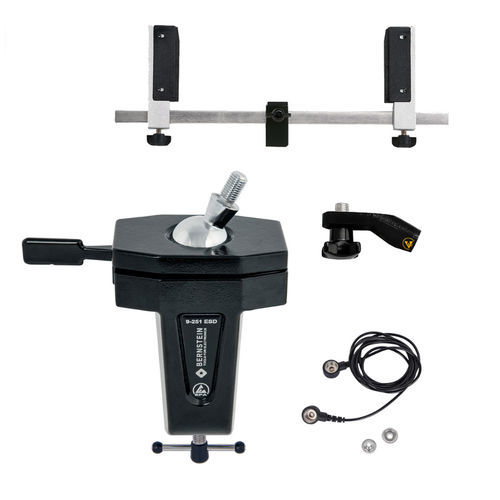

内容

• 9-251 ESD ボールジョイントベース SPANNFIX 再接続用（ねじ端部 20 mm）
• 9-253 ESD 回路基板ホルダー ねじ取付け用（M12 x 1.5）
• 9-255 ESD 角度アダプタ SPANNFIX ねじ取付け用（M12 x 1.5）
• 9-343-1 ESD 接地ケーブル 1 MOhm、1800 mm、プレススタッド 2個 10/10 mm

技術仕様

• 品番：9-240-ESD
• モデル名：SPANNFIX VARIO
• PCBクランプ範囲：25 mm〜270 mm
• クランプ可能な最大テーブル厚：80 mm
• 傾斜角：±45°
• 接地ケーブル：1 MOhm、長さ1.8 m（1800 mm）
• ESD表面抵抗：ディスパイティブ 10^7〜10^8 ohm
• 材料：鋳造アルミ（ESD粉体塗装黒）、鋼（クロムメッキ）、プラスチック
• 寸法（約）：360 x 280 x 180 mm
• 重量：1330 g
• 接続ネジ：M12 x 1.5 mm
• ボール Ø 40 mm：最大トルク ≈ 24 Nm；保持力 ≈ 45 kg（441 N）
• ボール Ø 60 mm：最大トルク ≈ 100 Nm；保持力 ≈ 140 kg（1,372 N）
• ねじ止めベース：4 x 9 mm 貫通穴
• マグネットベース保持力：32 kg（水平）、15 kg（垂直）
