部品用コンポーネントホルダー 9-270-ESD

SPANNFIX VARIO（ESD）は、無段階調整可能な球状関節（ボールジョイント）とクイッククランプ機構を備えた静電気放電（ESD）対策の基板ホルダーで、はんだ付けや組立時にプリント基板を確実に保持・位置決めするために設計されています。

主な特長

• 精密ボールジョイント360°回転、無段階ロックおよびクイックリリース（Made in Germany）
• クイックターン装置とアダプタープレートを備えた堅牢な組立フレーム
• 薄い基板用スプリング、より大きな傾斜用の角度アダプター
• 基板クランプ範囲 25 mm～270 mm に調整可能
• 最大テーブル厚 80 mm までの作業台に取り付け可能
• 傾斜角 ±45°
• 接地用ESDケーブル（1 MΩ、長さ 1.8 m）付き、アースボンディングポイントへ接続可能
• 材質：スチール、プラスチック、ダイキャストアルミニウム（ESD粉体塗装、黒）；表面抵抗 10^7～10^8 Ω（ディシパティブ）
• 寸法 約 410 × 300 × 240 mm、重量 1560 g

用途
SPANNFIX VARIO は最大 270 mm の PCB/基板を挟み込んで固定できます。無段階調整のボールジョイントにより、全方向での位置決めと保持が可能で、基板の迅速な回転やはんだ付け、組立、検査時の“第三の手”として機能します（ESD保護エリア向け）。

技術的説明

• 接続ねじ：M12 × 1.5 mm（特殊ねじ）；アダプターあり
• 最大トルク：ボール Ø 40 mm ≈ 24 Nm；ボール Ø 60 mm ≈ 100 Nm
• ねじピン高さでのボール保持力：ボール Ø 40 mm ≈ 45 kg（441 N）；ボール Ø 60 mm ≈ 140 kg（1,372 N）。ボールの脱脂によりクランプ力が増す場合があります。
• クランプベース：最大テーブル厚 80 mm
• スクリューベース：4 × 9 mm の貫通穴
• 磁気ベース（オプション）：保持力 約 32 kg（水平）、15 kg（垂直）（キャップなしの磁石）
• ESDバージョン：表面抵抗 10^7～10^8 Ω — ESD保護領域（EPA）に適合
• ダイキャストアルミ部は粉体塗装、鋼部はクロームメッキで錆びにくい
• 注意：安全上重要な用途では、具体的な使用条件が不明な場合、保持力を保証できません。物理的条件により性能が変化する可能性があります。

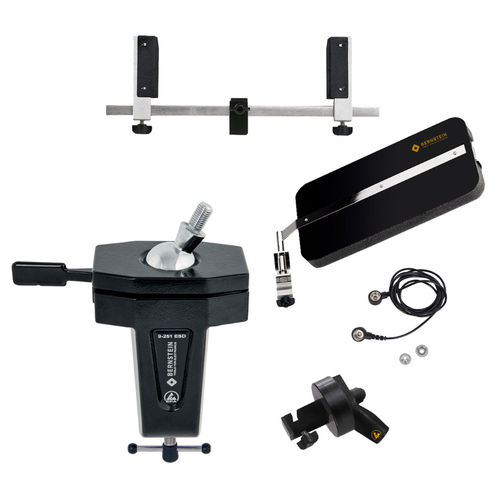

内容（同梱部品）

• 9-251 ESD ボールジョイントベース SPANNFIX（クランプ用、ねじピン 20 mm）
• 9-253 ESD 基板ホルダー 取付用（M12 × 1.5）
• 9-256 ESD クランプカバー（基板ホルダー用）
• 9-257 ESD クイックターン装置（基板ホルダー用）
• 9-343-1 ESD 接地ケーブル 1 MΩ、1,800 mm、2 個の圧着端子 10/10 mm

特性 / 技術仕様

• 品番：9-270-ESD
• 商品名 / 型式：SPANNFIX VARIO
• 基板クランプ範囲：25 mm – 270 mm
• クランプ対象テーブルの最大厚さ：80 mm
• 傾斜角：±45°
• 材質：スチール、プラスチック、ダイキャストアルミ（ESD粉体塗装）
• 表面抵抗：ディシパティブ 10^7 – 10^8 Ω
• 付属接地ケーブル：1 MΩ、長さ 1.8 m（圧着端子 2 個 10/10 mm）
• 寸法（約）：410 × 300 × 240 mm
• 重量：1560 g
• 接続ねじ：M12 × 1.5 mm（特殊ねじ）
• ボール特性：Ø 40 mm（トルク ≈ 24 Nm；保持力 ≈ 45 kg）、Ø 60 mm（トルク ≈ 100 Nm；保持力 ≈ 140 kg）
• スクリューベース：4 × 9 mm 貫通穴；オプションの磁気ベース保持力：32 kg 水平 / 15 kg 垂直
