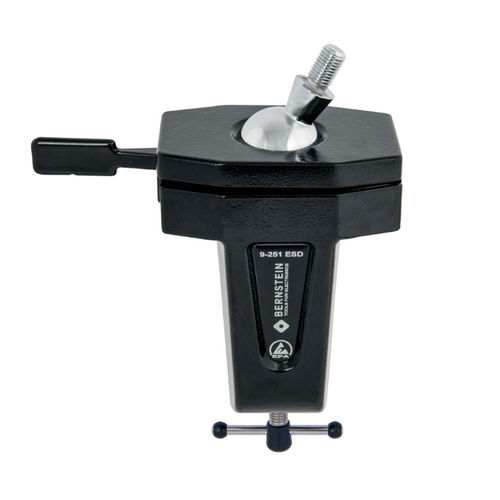

部品用コンポーネントホルダー 9-251-ESD

ESDボールジョイントベースは、ESD保護された作業領域での機器、カメラ、センサなどの確実で調整可能な保持とクイックリリース固定を目的に設計されています。360°回転、無段階の固定、EPA/ESDに適した放電性の表面コーティングを備えています。

主な特長

• 大型部品用のボールジョイントクイックリリース、360°回転、無段階調整可能；Made in Germanyの品質
• 作業台へのクランプ取付用（最大天板厚 80 mm）
• ねじピン M12 x 1.5 x 20 mm
• 支持面 約 Ø 20 mm
• 傾斜角 ±45°
• 付属品：Schnorrワッシャーとロックナット（ねじ用ロックナット）
• ダイカストアルミニウム、黒のESD粉体塗装、放電性 10^7～10^8 Ω
• 寸法（約）220 x 170 x 75 mm
• 質量（約）940 g

適用分野
ボールジョイントホルダは異なるボール径で提供され、保持力が異なります。小さなレバー操作で無段階に強い固定が可能です。取付バリエーションは、クランプ式（天板厚 最大80 mm）、ねじ止め式（Ø9 mm 貫通穴×4）、または高速な位置変更が可能な高性能マグネット式があります。典型的な用途：カメラ、モニタ、センサ、計測器の位置合わせ・保持、器械・模型製作、電動キックボード／電動自転車／自転車の修理、研究所、研究機関、大学。様々なアダプタや延長部品をねじピンでボールに取り付け可能です。

技術的説明
接続ねじ：M12 x 1.5 mm（特殊ねじ）。最大トルク（例）：ボール Ø 40 mm 約 24 Nm、ボール Ø 60 mm 約 100 Nm。ねじピン高さでの保持力の例：ボール Ø 40 mm 約 45 kg（441 N）、ボール Ø 60 mm 約 140 kg（1,372 N）。クランプベースは天板厚 最大80 mm に対応。ESD仕様は放電性（10^7～10^8 Ω）でEPA適合。ダイカストアルミは粉体塗装、鋼部品はクロムめっきで耐錆性あり。ボール下部の調整ねじによりボールの動き（ゆるい〜非常に堅い）を調整可能。安全に関わる部品では、保持力は使用条件によって異なり、試験値と異なる場合があります。

一般情報
製品開発はこれらの製品の最適化と改良を継続的に行っています。

仕様 / 技術データ

• 型番 / 呼称：9-251-ESD
• ねじピン：M12 x 1.5 x 20 mm
• 支持面：約 Ø 20 mm
• 傾斜角：±45°
• クランプ対応厚：最大 80 mm
• 材質・仕上げ：ダイカストアルミ（黒 ESD 粉体塗装）、クロムめっき鋼部品
• ESD 放電値：約 10^7～10^8 Ω（放電性）
• 寸法（約）：220 x 170 x 75 mm
• 質量（約）：940 g
• 付属品：Schnorrワッシャーとロックナット（ねじ用ロックナット）
• 保持力の例：ボール Ø 40 mm ≈ 45 kg（441 N）；ボール Ø 60 mm ≈ 140 kg（1,372 N）
• 最大トルクの例：ボール Ø 40 mm ≈ 24 Nm；ボール Ø 60 mm ≈ 100 Nm
