卓上バイス 9-205-ESD-SET1

スクリュー交換パレットフレキシブル

静電気対策エリアでの精密かつ柔軟なクランプ作業向けに設計された、放電性（ディスパイティブ）ESDボールジョイントバイスのセットです。バイスは360°回転可能な連続調整式のジョイントヘッドと無段階固定機構を備え、接地用の結線ポイントおよびESD用接地アクセサリが含まれます。

主な特徴

• 精密ボールジョイント、360°回転、無段階のクイックロック機構
• ドイツ製
• 放電性の粉体塗装によるESD設計
• 交換可能なジョー：プラスチック／スチールの選択肢、保護ジョー（フェルト、革、コルク、ゴム）あり
• ワークベンチへのクランプ固定に対応（取付用9 mm貫通穴×4でねじ止め）

適用分野
小さなレバープレスで固定ワークを任意の作業姿勢に無段階で位置決めできます。作業高さを個別に調整することで、立作業（穴あけ、切断、研削、フライス加工、切断など）でのエルゴノミクスが向上します。交換用ジョーは、小型バイス用50 mmプラスチックESDジョー、大型バイス用100 mmスチールジョーを含みます。アルミ製プリズムジョーはパイプ固定に適します。クランプ固定は最大80 mmの天板厚に対応し、4箇所の9 mm貫通穴でテーブルやベースプレートに取り付け可能です。

技術説明
最大トルク（例）：ボール Ø40 mm 約24 Nm、Ø60 mm 約100 Nm。クランプ底座は天板厚最大80 mmまで対応。ESD仕様は放電抵抗（10^7〜10^8 Ω）で、EPA（静電気保護区域）に適合します。フット部は10 mmのプッシュボタンを介してアースポイントに接続できます。鋳造アルミ部品は粉体塗装、鋼製部品はクロムめっきで防錆処理済み。ボールの動きは下部座の調整ねじで緩めから非常に固めまで調整可能です。実際の保持力は用途や条件に依存し、試験値と異なる場合があります。

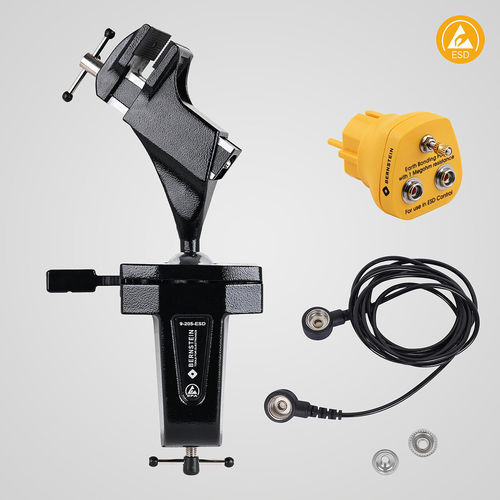

内容物

• 9-205 ESD ボールジョイントバイス SPANNFIX クランプ用、放電性
• 9-359-2 ESD 接地プラグ 2x10 mm および M5 接続
• 9-343-1 ESD 接地ケーブル 1 MΩ、1800 mm、押しボタン 2個 10/10 mm 付

仕様（技術仕様）

• 型番 / 製品番号：9-205-ESD-SET1
• 把持幅：70 mm
• 把持深さ：38 mm
• 把持圧：1470 N
• ジョーサイズ：小型バイス 50 mm プラスチックESDジョー（グリップ付）；大型バイス 100 mm スチールジョー（交換可能）
• 材料：鋳造アルミ（黒 ESD 粉体塗装）、鋼製部品はクロムめっき
• ESD 抵抗（放電性）：10^7〜10^8 Ω
• 寸法（約）：310 x 170 x 75 mm
• 重量（約）：1550 g
• 回転：360° 連続
• 傾斜：+/- 45°
• クランプ対応最大天板厚：80 mm
• 最大トルク（例）：Ø40 mm ≈ 24 Nm、Ø60 mm ≈ 100 Nm
• 補修部品：ジョー 品番 9-900-E50-ESD（ペア）
