機械式締め付け器具 9-250-ESD

磁気横型縦型

SPANNFIX VARIO 9-250-ESD は、プリント基板（PCB）やケーブルの締付け・保持用に設計された精密な ESD 対応ボールジョイント組合せです。交換可能なヘッド部と無段階でロック可能な 360° ボールジョイントを備え、柔軟な位置決めが可能です。

主な特長

• 360° 回転の精密ボールジョイント、無段階で固定可能なクイックリリース機構
• ねじ止め式ヘッド、堅牢な基板ホルダー、汎用クランピングプレートを含む
• 感度の高い基板用スプリングおよび傾斜を増す角度アダプタ
• 基板ホルダーは 25 mm〜270 mm の範囲で調整可能
• 最大 80 mm の作業台厚さまでクランプ可能；傾斜角 ±45°
• ESD 接地ケーブル（1 MOhm、1.8 m）を含む

用途
SPANNFIX VARIO 9-250-ESD は、PCB や小型アセンブリの保持・固定用の汎用装置です。交換可能なヘッドにより迅速な再構成が可能です。はんだ付け、組立、検査作業でのサードハンド用途や、長さ最大 270 mm の基板を安全に ESD 保護下で保持する場面に適しています。

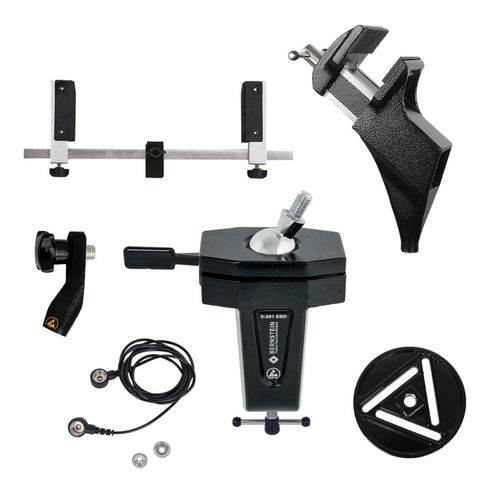

内容物

• 9-251 ESD ボールジョイントベース SPANNFIX（クランプ用、ねじ棒 20 mm）
• 9-252 ESD ねじ取付ヘッド SPANNFIX（M12x1.5）
• 9-253 ESD 基板ホルダー SPANNFIX（ねじ取付、M12x1.5）
• 9-254 ESD 汎用ねじ取付プレート SPANNFIX（M12x1.5）
• 9-255 ESD 角度アダプタ SPANNFIX（ねじ取付、M12x1.5）
• 9-343-1 ESD 接地ケーブル 1 MOhm、1800 mm、プレススタッド 2個 10/10 mm

技術説明
接続は特殊ねじ M12 x 1.5 を採用。最大トルクと保持力はボール径により異なります：ボール Ø 40 mm — 最大トルク 約 24 Nm、ねじ棒高さでの保持力 約 45 kg（441 N）；ボール Ø 60 mm — 最大トルク 約 100 Nm、保持力 約 140 kg（1,372 N）。マグネットベースの保持力（キャップ無し）：水平 32 kg / 垂直 15 kg。ESD 仕様は放電抵抗 10^7–10^8 ohm の放電性で、静電気防護エリア（EPA）に適合します。フット部は 10 mm プッシュスタッドでアース接続可能。鋳造アルミ部品は粉体塗装、鋼部品はクロムめっきで防錆。注意：保持力は用途や条件により変動する場合があります。

技術仕様

• 型番：9-250-ESD
• 基板ホルダー調整範囲：25 mm – 270 mm
• 最大テーブル/クランプ厚さ：80 mm
• 傾斜角：±45°
• 接続ねじ：M12 x 1.5（特殊ねじ）
• ボール径 & 保持力：Ø 40 mm ≈ 45 kg（441 N）；Ø 60 mm ≈ 140 kg（1,372 N）
• 最大トルク：ボール Ø 40 mm ≈ 24 Nm；ボール Ø 60 mm ≈ 100 Nm
• マグネットベース保持力（キャップ無し）：水平 32 kg / 垂直 15 kg
• ESD 抵抗（放電性）：10^7 – 10^8 ohm
• 接地ケーブル（付属）：1 MOhm、長さ 1.8 m（プレススタッド 2個 10/10 mm）
• 材質・仕上げ：鋳造アルミ（ESD 黒粉体塗装）、鋼（クロムメッキ）、樹脂
• 外形寸法 約：310 x 170 x 75 mm
• 質量 約：2100 g
