装置バイス 9-205-ESD

交換パレットアングル接地

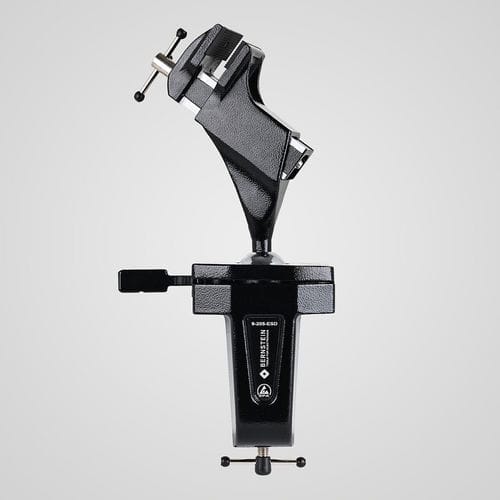

9-205-ESD SPANNFIX は、作業台へ取り付けるための ESD 対応ボールジョイントバイスです。360° 回転し無段階で固定可能なジョイントと、静電気防護エリア（EPA）に適した放電性（ディスパイティブ）表面を備えています。鋳造アルミニウムに ESD 粉体塗装が施され、敏感なワーク用の交換式顎（ガード）を備えています。

主な特長

• 精密ボールジョイント、360° 回転・無段階ロック式のクイックリリース；品質製品 Made in Germany
• 作業台取付け用（テーブル厚 max. 80 mm）
• 50 mm ESD プラスチック顎（グリップ付、交換可能）
• 把持幅 70 mm、把持深さ 38 mm、把持力 1470 N
• 傾斜角 ±45°；回転 360°
• 予備顎：品番 9-900-E50-ESD（1組）
• 鋳造アルミニウム、黒色 ESD 粉体塗装；放電抵抗 10^7〜10^8 Ω
• 寸法 約 310 × 170 × 75 mm；重量 約 1450 g

用途
レバーを軽く押すだけで、把持されたワークを必要な作業位置へ無段階に合わせられます。作業高さを個別に調整できるため、立作業時の姿勢が安定します（穴あけ、切断、研削、フライス、切削など）。交換式顎：小型バイス用 50 mm ESD プラスチック顎、大型バイス用 100 mm スチール顎。保護顎はフェルト、革、コルク、ゴムで提供されます。アルミ製プリズム顎はパイプの把持に適しています。ねじ止め式バイス固定は最大テーブル厚 80 mm に対応し、4 個の Ø9 mm 貫通穴で作業台、テーブル、ベースプレートに取り付け可能です。

技術説明
最大トルク：ボール Ø 40 mm ≈ 24 Nm、ボール Ø 60 mm ≈ 100 Nm。ESD 仕様は放電性（10^7〜10^8 Ω）で EPA 適合。フット部は Ø10 mm のプッシュボタンで接地可能。鋳造アルミ部は粉体塗装、鋼部はクロムめっきで防錆処理。ボール下部の調整ねじでボールの動きを緩めから非常に固いまで調整可能です。保持力は用途や条件により異なる場合があります。

仕様

• 型式 / 品番：9-205-ESD
• 商品名：SPANNFIX
• 把持方法：テーブル厚最大 80 mm 用ねじ止めバイス固定；取付用 4 × Ø9 mm 貫通穴
• 顎：50 mm ESD プラスチック（グリップ付）；予備顎 品番 9-900-E50-ESD（1組）
• 把持幅：70 mm
• 把持深さ：38 mm
• 把持力：1470 N
• 傾斜 / 回転：傾斜 ±45°；回転 360°
• 最大トルク：Ø 40 mm ≈ 24 Nm；Ø 60 mm ≈ 100 Nm
• 材料と仕上げ：鋳造アルミニウム、黒色 ESD 粉体塗装（放電性 10^7〜10^8 Ω）；クロムメッキ鋼部品
• 寸法：約 310 × 170 × 75 mm
• 重量：約 1450 g
• ESD 適合性：放電性、ESD 作業場（EPA）適合
