部品用コンポーネントホルダー 9-261-ESD-SET1

重い部品や計測機器の確実な位置決めとステップレス固定、素早いクランプを実現する放電性（ダイシパティブ）ESDボールジョイントホルダー。作業台へのねじ止め設置用で、接地ポイントとアースケーブルが付属します。

主な特長

• 重荷重用ボールジョイントのクイックリリース、360°回転および無段階固定
• ねじ止め用取り付けプレート（プレート寸法：150 x 106 mm）
• 接続ネジ：M12 x 1.5 x 20 mm、支持面 約 Ø 20 mm
• 傾斜角 ±45°、下部の調整ネジでボールのテンションを調整可能
• スナーロワッシャーとロックナットを付属
• ダイカストアルミ製、黒色ESD粉体塗装、放電性（10^7–10^8 Ω）
• 外形寸法 約90 x 180 x 110 mm、質量 約900 g

用途

• 異なるボール径と保持力で提供、軽いレバー操作で高い保持力を持つ無段階固定が可能
• 取り付け脚の選択肢：クランピング（バイス）、ねじ止め固定用プレート、または高性能マグネット
• カメラ、モニター、センサー、計測機器の迅速なクランプと精密な位置合わせに適合
• 機器製造、模型製作、研究室、研究センター、大学での使用
• フローティング作業での電動キックボード、電動自転車、自転車の修理・組立に適合
• バイス固定は最大天板厚80 mmまで対応、ねじ止め固定は4箇所のØ 9 mm貫通穴で設置可能

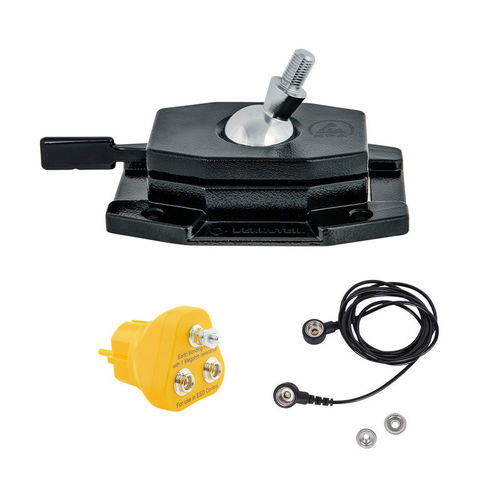

ESDハンドリングセット内容

• 9-261 ESD ボールジョイントベース SPANNFIX（クランプ用、放電性）
• 9-359-2 ESD アース接続プラグ 2x10 mm と M5 接続
• 9-343-1 ESD 接地ケーブル 1 MΩ、1800 mm、ボタンスナップ 2個 10/10 mm

技術仕様

• モデル / 製品コード：9-261-ESD-SET1
• ネジ：M12 x 1.5 x 20 mm
• 支持面：約 Ø 20 mm
• 傾斜角：±45°
• ねじ止め用プレート：150 x 106 mm（4 × Ø 9 mm 貫通穴）
• 材質：ダイカストアルミ（ESD粉体塗装）、クロムめっきの耐錆鋼部品
• ESD放電抵抗：10^7 – 10^8 Ω
• 外形寸法：約 90 × 180 × 110 mm
• 質量：約 900 g
• セット内容：9-261 SPANNFIX ボールジョイントベース（ESD）、9-359-2 アースプラグ、9-343-1 接地ケーブル（1 MΩ、1800 mm）
