交換パレットバイス 9-215-ESD

スクリューアングル接地

製品説明

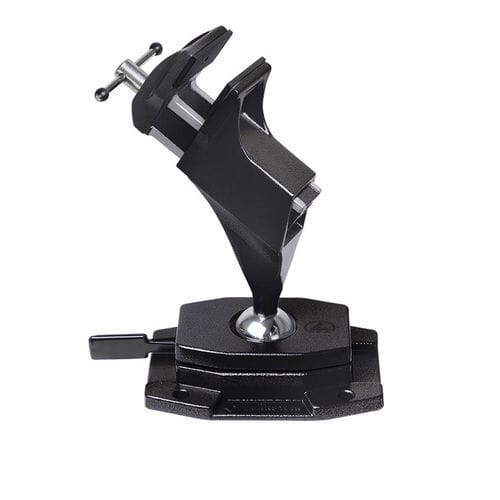

BERNSTEINのESD球面ジョイントバイスSPANNFIXは、放電性（dissipative）で回転・傾斜可能なバイスで、静電気防護エリア（EPA）での安全な把持と作業台へのねじ固定用に設計されています。クイックリリースと無段階ロックを備えた連続可変のジョイントヘッドにより、ワークを人間工学的に位置決めできます。

主な特長

• 精密球面ジョイント360°回転、無段階ロックとクイックリリース
• 作業台へねじ固定するためのベースプレート（設置寸法: 150 x 106 mm）
• 50 mm ESD樹脂ジョー（グリップ付き）；交換可能な保護ジョー（フェルト、革、コルク、ゴム）
• 把持幅70 mm、把持深さ38 mm、把持力1470 N
• 傾斜角 +/- 45°；上部は任意方向に傾け可能
• 黒色ESD粉体塗装のアルミ鋳造構造（放電抵抗: 10^7～10^8Ω）
• 外形寸法 約220 x 180 x 115 mm、質量 約1310 g
• 予備ジョー: 品番 9-900-E50-ESD（ペア）

適用分野
レバーに軽く力を入れるだけで、把持したワークを無段階で多様な作業姿勢に合わせて整列でき、立作業時の人間工学を向上させます（例：穴あけ、切断、研削、フライス加工、切断）。交換可能なジョーやプリズムジョー、被覆ジョーにより配管や精密部品の把持が可能です。ねじ固定用のベースは厚さ最大80 mmまでのテーブルや作業台に適合し、Ø9 mmの貫通穴4箇所で固定します。高性能マグネットを用いた迅速な着脱固定にも対応します。

技術的説明
最大トルク: ボール Ø40 mm 約24 Nm、ボール Ø60 mm 約100 Nm。ねじ固定用ベースプレート寸法: 150 x 106 mm、4 x Ø9 mm 貫通穴。ESD仕様は放電性（10^7～10^8Ω）でEPA適合。フット部は10 mmプッシュボタンでアース接続可能。アルミ鋳物部は粉体塗装、鋼部はクロムめっきで防錆処理。ボール下部の調整ねじでボールの遊びを緩い状態から非常に堅い状態まで微調整できます。保持力は使用条件や環境により変動する場合があります。

仕様 / 技術データ

• 型式/品番: 9-215-ESD
• 回転（球面ジョイント）: 360°
• 傾斜範囲: +/- 45°
• 把持幅: 70 mm
• 把持深さ: 38 mm
• 把持力: 1470 N
• ジョー: 50 mm ESD樹脂（グリップ付）
• 予備ジョー: 9-900-E50-ESD（ペア）
• ベースプレート設置寸法: 150 x 106 mm
• ベース貫通穴: 4 x Ø9 mm
• 放電抵抗（ESD仕様）: 10^7～10^8Ω
• 最大トルク: Ø40 mm ≈ 24 Nm；Ø60 mm ≈ 100 Nm
• ねじ固定対応 最大テーブル厚: 最大80 mm
• アース接続: 10 mm プッシュボタン
• 材質/仕上げ: アルミ鋳物 粉体塗装（黒）; 鋼部 クロムめっき
• 外形寸法（約）: 220 x 180 x 115 mm
• 質量（約）: 1310 g
