装置バイス 9-215-ESD-SET1

交換パレットスクリューアングル

製品概要

ワークベンチへの取付け用 ESD ボールジョイントバイス SPANNFIX。消散性（10^7–10^8 Ω）設計で、接地ポイントと接地ケーブル（1 MΩ、1800 mm）を装備。ジョイントヘッドは連続調整可能で360°回転、±45°傾斜により、人間工学に基づく位置決めと精密作業時の確実なクランプを実現します。

主な特長

• 高精度ボールジョイント、360°回転、無段階ロック対応のクイックリリース；Made in Germany
• ワークベンチへのねじ止め用（取付けベース寸法：150 x 106 mm）
• 50 mm ESD プラスチック製ジョー（グリップ付、交換可能）
• クランプ幅 70 mm、クランプ深さ 38 mm、クランプ圧 1470 N
• 傾斜角 ±45°
• 予備ジョー：品番 9-900-E50-ESD（ペア）
• 鋳造アルミニウム＋黒色ESD粉体塗装；消散性 10^7–10^8 Ω
• 外形寸法 約 220 x 180 x 115 mm；質量 約 1400 g

用途

レバーを軽く操作するだけで、固定したワークを任意の作業姿勢に無段階で合わせられます。作業高さの調整により、立作業時の人間工学的姿勢をサポートします（穴あけ、切断、研削、フライス加工、切断など）。交換可能なジョー：小型バイス用50 mmプラスチックジョー、大型用100 mmスチールジョー。キズ防止用プロテクトジョーはフェルト、革、コルク、ゴム被覆など。パイプ把持用のプリズムジョーや 50–150 mm のジョー幅も用意。ねじ止め固定はテーブル厚最大80 mmまでのワークベンチに適合し、Ø9 mm 貫通穴4箇所で固定します。高性能マグネットによりクイックチェンジ固定も可能です。

技術仕様（詳細）

最大トルク：ボール Ø 40 mm 約 24 Nm、ボール Ø 60 mm 約 100 Nm。取付けベースプレート：150 x 106 mm、貫通穴 4 x Ø9 mm。ESD 仕様は消散性（10^7–10^8 Ω）で、EPA（静電気防護エリア）に適合。足部は10 mm プッシュボタンで接地ポイントに接続可能。鋳造アルミ部品は粉体塗装、鋼部品はクロムメッキで防錆処理。ボール下部の調整ネジでボールの遊びを緩めから非常に堅くまで調整可能です。保持力は用途や条件により変動します。

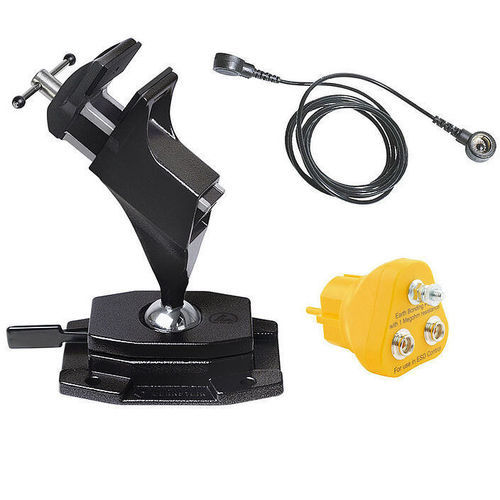

セット内容

• 9-215 ESD ボールジョイントバイス SPANNFIX（取付け/ねじ止め用）、消散性
• 9-359-2 ESD 接地プラグ 2x10 mm と M5 ソケット
• 9-343-1 ESD 接地ケーブル 1 MΩ、1800 mm、2個のプレススタッド 10/10 mm

仕様一覧

• 製品セット品番：9-215-ESD-SET1
• モデル名：SPANNFIX
• 回転：360°；傾斜：±45°
• クランプ幅：70 mm；クランプ深さ：38 mm；クランプ圧：1470 N
• ジョー：50 mm ESD プラスチックジョー（交換可）；予備ジョー 9-900-E50-ESD
• 材質/仕上げ：鋳造アルミ（黒色ESD粉体塗装）；鋼部品はクロムメッキ
• ESD 抵抗（消散性）：10^7 – 10^8 Ω
• ベースプレート（取付け）：150 x 106 mm；貫通穴 4 x Ø9 mm
• 外形寸法（約）：220 x 180 x 115 mm；重量（約）：1400 g
• 接地：接地プラグおよび接地ケーブル付属（セット内容参照）
