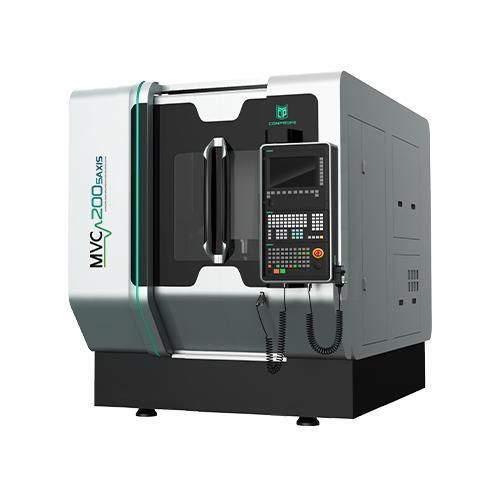

5軸マシニングセンタ MVC200

縦型ガラス用セラミック用

製品概要

• ガントリーフレーム構造により高い剛性と軽量な可動部を両立し、加工精度と動的性能を向上
• 有限要素解析（FEM）に基づく熱的対称構造で熱変形を低減し、長期にわたる高精度を確保
• 優れた制振性を持つ鋳鉄構造で、安定した動的切削性能と幅広い適用性を実現
• FEMによるベッド構造の最適化で剛性を向上
• Z軸モーター冷却、A/C軸モーター冷却により安定した熱挙動を実現

製品の特長

• 高速・高精度のA/C軸DDRモーター
• A/C軸位置決め精度：8''、繰返し精度：4''
• A/C軸の高剛性で信頼性の高い締結／解放機構
• 650以上の製品向けに3台のダイレクトドライブモーターを採用可能
• A/C軸用の高精度輸入リニアエンコーダを採用
• 回転テーブル上の加工スペースが広く、柔軟な段取りが可能
• 各種ツールマガジン構成、チェーン式マガジン（24/40/64/120本）を選択可能
• 高い工具負荷容量と一般的な切削工具との互換性
• 超音波加工オプション：工具先端に高周波超音波振動（15～70kHz）を作用させ、微細破壊を抑制、切削力低減、加工能率向上、工具寿命延長、ワークのバリ低減と表面品質向上を実現

適用例
セラミックス、ガラス、石英などの硬脆材料や、チタン合金などのスーパーアロイ、その他加工困難材の高精度・高能率加工に適し、表面品質向上や工具摩耗低減が求められる用途に対応します

技術仕様（表）
項目: MVC200-5AXIS
X/Y/Z軸移動量: 280*280*280 mm
テーブル寸法: Φ200 mm
テーブル最大積載量: 50 kg
超音波主軸: 標準
主軸径: Φ100 mm
主軸最大回転数（短時間）: 36,000 rpm
主軸最大回転数（長時間）: 28,000 rpm
モーター出力: 6 kW
X/Y/Z軸早送り速度: 36/36/36 m/min
A/C軸早送り速度: 100/400 rpm
X/Y/Z軸位置決め精度: 0.007 mm
X/Y/Z軸繰返し精度: 0.004 mm
A/C軸位置決め精度: 8 ''
A/C軸繰返し精度: 4 ''
ツールマガジンタイプ: チェーン式
工具搭載数: 40 本
総重量（付属品含む）: 4,000 kg
機械寸法（L×W×H）: 1,732 x 3,147 x 2,195 mm
CNCコントローラ: SIEMENS One（HEIDENHAIN オプション）

技術仕様一覧

• 型式: MVC200-5AXIS
• X/Y/Z軸移動量: 280*280*280 mm
• テーブル寸法: Φ200 mm
• テーブル最大積載量: 50 kg
• 主軸径: Φ100 mm
• 主軸最大回転数: 36,000 rpm（短時間）；28,000 rpm（連続）
• モーター出力: 6 kW
• X/Y/Z早送り速度: 36 m/min；A/C早送り速度: 100/400 rpm
• X/Y/Z位置決め精度: 0.007 mm；繰返し精度: 0.004 mm
• A/C位置決め精度: 8''；繰返し精度: 4''
• ツールマガジン: チェーン式；容量: 40 本
• 総重量（付属品含む）: 4,000 kg
• 機械寸法: 1,732 x 3,147 x 2,195 mm
• CNCコントローラ: SIEMENS One（HEIDENHAIN オプション）
