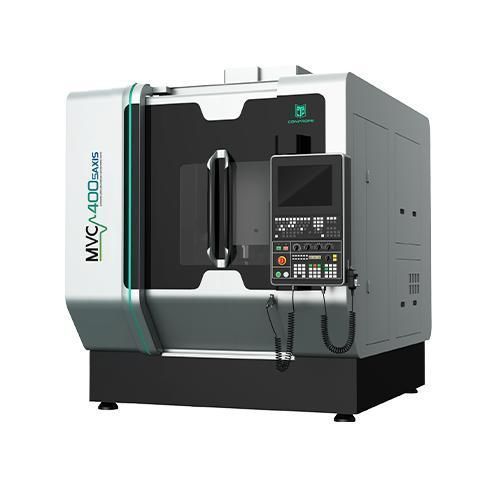

5軸マシニングセンタ MVC400

縦型ガラス用セラミック用

概要

• 剛性の高いガントリーフレーム構造と軽量な可動部により、動的特性と加工精度を向上
• 有限要素解析（FEM）により設計された熱対称構造で、熱変形を最小化し長期的な精度を維持
• 振動減衰性に優れる鋳鉄構造部品により、優れた動的切削性能と安定性を実現
• FEMによるベッド構造の剛性最適化
• Z軸モーター冷却、A軸およびC軸モーター冷却

製品の特長

• A/C軸用高回転・高精度DDRモーター；A/C軸の位置決め精度 8''、繰返し精度 4''；高剛性のチャック/アンチャック設計；モデル650以上は3台のダイレクトドライブモーター搭載
• A/C軸の目盛分割用の高精度リニアエンコーダ（輸入品）およびロータリーテーブル上の加工スペースを確保
• 複数の工具マガジン構成（チェーン式：24/40/64/120Tオプション）；高い工具積載能力；幅広い切削工具に対応
• 超音波加工機能（15～70kHz）：1) 微小亀裂の軽減；2) 切削力の低減と加工効率の向上；3) 工具寿命の延長；4) バリの最小化；5) 表面品質の向上

適用事例
セラミックス、ガラス、石英などの脆性材料、チタン合金などの超合金、その他難削材の高精度・高効率加工に適し、表面下損傷を抑えた高品質な仕上げが要求される用途に適合します

技術仕様
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

仕様

• 型式: MVC400-5AXIS
• X/Y/Z移動量: 420×420×380 mm
• テーブル: Φ400 mm
• 最大テーブル荷重: 200 kg
• 主軸: 標準で超音波主軸、直径 Φ155 mm、最高回転数 24,000 rpm（短時間）、16,000 rpm（連続）
• モーターパワー: 22 kW
• 早送り速度: X/Y/Z 36 m/min；A/C 100/150 rpm
• 位置決め精度: X/Y/Z 0.007 mm；A/C 8''
• 繰返し精度: X/Y/Z 0.004 mm；A/C 4''
• 工具マガジン: チェーン式、40本（オプション: 24/40/64/120T）
• 総重量: 7,000 kg
• 機械寸法: 2,000×3,310×2,420 mm
• CNCコントローラ: SIEMENS One（HEIDENHAIN オプション）
