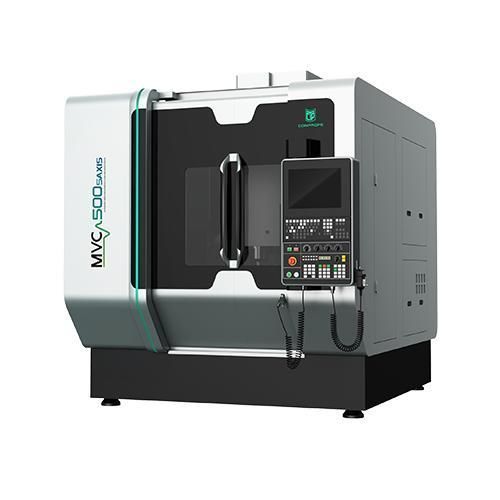

5軸マシニングセンタ MVC500縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム合金用, セラミック用, ガラス用, クォーツ用
- タイプ
- ガントリー型
- ツールステーション数
- 40ツール
- 関連機能
- 切断
- その他の特徴
- 高速, 高性能, ダイレクトドライブ, 高精度, 高剛性
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
550 mm
(21.65 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)- 出力
35 kW
(47.59 hp)- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
300 kg
(661 lb)- 位置決め精度
0.007 mm
(0.00028 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
10,000 kg
(22,046.23 lb)- 全長
2,240 mm
(88.2 in)- 全幅
3,780 mm
(148.8 in)- 全高
2,855 mm
(112.4 in)
詳細
製品概要
製品の特徴
適用事例
セラミックス、ガラス、石英などの硬脆材料、超合金（チタン合金など）やその他加工困難材料の高精度・高能率加工に適しています
主要仕様
仕様詳細
- ガントリーフレーム構造により高い安定性と軽量な可動部を実現し、機械工具の精度向上と動的性能の改善を図ります
- 有限要素解析（FEM）により設計された熱的に対称な構造が、熱変形の影響を効果的に低減し、長期にわたる高精度を維持するための剛性を確保します
- 振動減衰性に優れた鋳鉄を採用し、優れた動的切削性能、安定性、信頼性および適用性を提供します
- FEMによるベッド剛性の継続的な強化で最適設計を実現
- Z軸モーター冷却仕様
- A軸およびC軸モーター冷却仕様
製品の特徴
- A/C軸用高回転・高精度のDDRモーター
- A/C軸の位置決め精度：6''、繰り返し精度：4''
- A/C軸の高剛性で信頼性の高い締結/解除機構
- 650以上の機種には3つのダイレクトドライブモーター搭載
- A/C軸のスケール分割に高精度な輸入リニアエンコーダ採用
- 回転テーブル上の加工スペースを充分に確保
- 各種ツールマガジン構成と追加オプション
- チェーン式ツールマガジン（24/40/64/120T 選択可）
- 高負荷の切削工具対応
- 広範な切削工具に対応
- 超音波加工の特長 - 工具先端に作用する高周波超音波振動（15–70kHz）：微小亀裂の抑制；切削力の低減と加工効率の向上；工具寿命の延長；ワークのバリ低減；表面品質の向上
適用事例
セラミックス、ガラス、石英などの硬脆材料、超合金（チタン合金など）やその他加工困難材料の高精度・高能率加工に適しています
主要仕様
- Item - MVC500-5AXIS - Unit
- X/Y/Z軸送り量 - 500*550*500 - mm
- テーブル寸法 - Φ500 - mm
- テーブル最大積載 - 300 - kg
- 超音波主軸 - 標準 - /
- 主軸径 - Φ190 - mm
- 主軸最高回転数（短時間） - 20,000 - rpm
- 主軸最高回転数（連続） - 14,000 - rpm
- モータ出力 - 35 - kW
- X/Y/Z軸早送り速度 - 36/36/30 - m/min
- A/C軸早送り速度 - 50/100 - rpm
- X/Y/Z軸位置決め精度 - 0.007 - mm
- X/Y/Z軸繰り返し精度 - 0.004 - mm
- A/C軸位置決め精度 - 8 - ''
- A/C軸繰り返し精度 - 5 - ''
- ツールマガジン形式 - チェーン式 - /
- 工具収容数 - 40 - 本
- 総重量（付属品含む） - 10,000 - kg
- 機械寸法（LxWxH） - 2,240x3,780x2,855 - mm
- CNCコントローラ - SIEMENS One（HEIDENHAIN オプション） - /
仕様詳細
- 型式：MVC500-5AXIS
- 構造：門型フレーム、熱的対称設計（FEM最適化）
- 材質：振動減衰性と安定性に優れる鋳鉄構造
- X/Y/Z送り量：500 x 550 x 500 mm
- テーブル：直径 Φ500 mm、最大積載 300 kg
- 主軸：標準で超音波主軸、主軸径 Φ190 mm
- 主軸回転数：短時間最大 20,000 rpm；連続最大 14,000 rpm
- モータ出力：35 kW
- 早送り：X/Y/Z 36/36/30 m/min；A/C軸 50/100 rpm
- 位置決め精度：X/Y/Z 0.007 mm；A/C 8''
- 繰り返し精度：X/Y/Z 0.004 mm；A/C 5''
- ツールマガジン：チェーン式、40本（他容量/オプションあり）
- 総重量（付属品含む）：10,000 kg
- 機械寸法（LxWxH）：2,240 x 3,780 x 2,855 mm
- CNCコントローラ：SIEMENS One 標準；HEIDENHAIN オプション
- 追加機能：Z、A、C軸モータ冷却；大型機種のA/Cダイレクトドライブ；A/C軸用輸入高精度リニアエンコーダ
