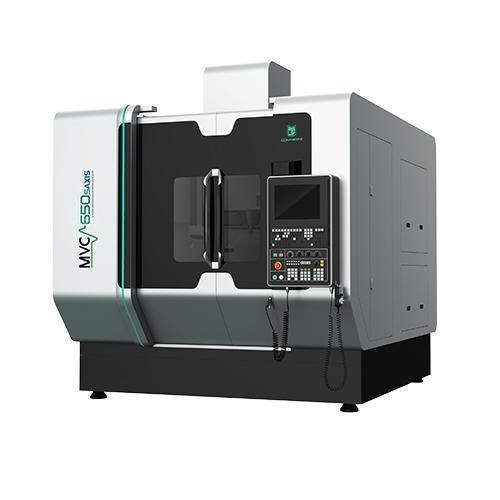

5軸マシニングセンタ MVC650

縦型ガラス用セラミック用

製品概要

• 門型フレーム構造により、高い構造安定性と軽量な可動部を両立し、動的性能と加工精度を向上
• 有限要素解析（FEM）による熱的対称設計で熱変形を最小化し、長期的な高精度を確保
• 優れた制振性を持つ鋳鉄製構造により、動的切削性能と信頼性を向上
• FEMに基づく反復設計で台座剛性を最適化
• 長時間加工時の熱安定性を高めるZ軸・A軸・C軸の冷却モータ

製品の特長

• A/C軸用高速高精度DDRモータ
• A/C軸の位置決め精度：最大8"、繰り返し精度：5"
• A/C軸の高剛性かつ信頼性のある締結/解放機構
• MVC650クラス以上に対応する3台のダイレクトドライブモータ
• A/C軸用の高精度輸入リニアエンコーダを採用
• 回転テーブル上の十分な加工スペース
• 各種ツールマガジン構成をオプションで用意
• チェーン式ツールマガジン（24/40/64/120Tオプション）
• 高い工具搭載量と一般的な切削工具との互換性
• 15–70 kHzの高周波振動を用いる超音波加工対応
• 超音波の利点：脆性材料の微小ひび割れを抑制
• 超音波の利点：切削力を低減し加工効率を向上
• 超音波の利点：工具寿命を延長
• 超音波の利点：ワークのバリ発生を最小化
• 超音波の利点：表面仕上げを向上

適用事例
セラミックス、ガラス、石英などの脆性材料、チタン合金などの超合金、その他加工困難な材料の高精度・高能率加工に適しています。

技術パラメータ（表）
Item - MVC650-5AXIS - Unit
X/Y/Z軸移動量 - 750*800*550 - mm
作業台寸法 - Ø650 - mm
作業台最大搭載荷重 - 800 - kg
超音波主軸 - Standard - /
主軸直径 - Ø190 - mm
主軸最大回転数（短時間） - 20,000 - rpm
主軸最大回転数（長時間） - 14,000 - rpm
モータ出力 - 35 - kW
X/Y/Z軸早送り速度 - 36/36/30 - m/min
A/C軸早送り速度 - 30/70 - rpm
X/Y/Z軸位置決め精度 - 0.008 - mm
X/Y/Z軸繰り返し精度 - 0.005 - mm
A/C軸位置決め精度 - 8 - "
A/C軸繰り返し精度 - 5 - "
ツールマガジン形式 - チェーンタイプ - /
工具搭載数 - 40 - 本
総重量（付属品含む） - 16,500 - kg
機械寸法（LxWxH） - 2,940x4,310x3,310 - mm
CNCコントローラ - SIEMENS One（HEIDENHAINオプション） - /

技術仕様

• X/Y/Z軸移動量：750*800*550 mm
• 作業台寸法：Ø650 mm
• 作業台最大搭載荷重：800 kg
• 超音波主軸：Standard
• 主軸直径：Ø190 mm
• 主軸最大回転数（短時間）：20,000 rpm
• 主軸最大回転数（長時間）：14,000 rpm
• モータ出力：35 kW
• X/Y/Z軸早送り速度：36/36/30 m/min
• A/C軸早送り速度：30/70 rpm
• X/Y/Z軸位置決め精度：0.008 mm
• X/Y/Z軸繰り返し精度：0.005 mm
• A/C軸位置決め精度：8 "
• A/C軸繰り返し精度：5 "
• ツールマガジン形式：チェーンタイプ（オプション）
• 工具搭載数：40 本
• 総重量（付属品含む）：16,500 kg
• 機械寸法（LxWxH）：2,940 x 4,310 x 3,310 mm
• CNCコントローラ：SIEMENS One（HEIDENHAINオプション）
