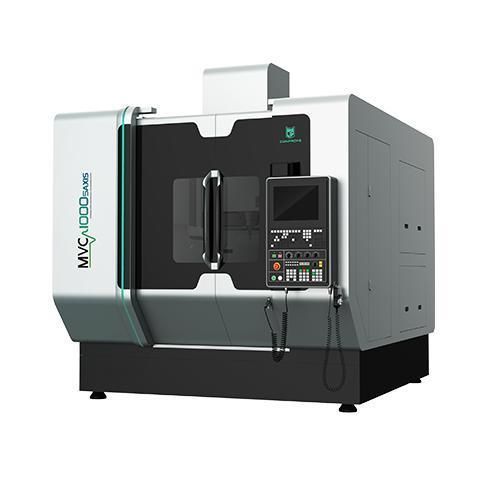

5軸マシニングセンタ MVC1000

縦型ガラス用セラミック用

製品概要

• 高い動特性と加工精度を実現する、軽量可動部を備えたガントリーフレーム構造
• FEMにより設計された熱対称構造で、長時間の生産での熱変形を低減
• 振動減衰性に優れた鋳鉄構造により、安定性と広い適用性を確保
• 有限要素解析によるベッド剛性の最適化
• Z軸、A軸、C軸の冷却仕様モーター

主な特長

• A/C軸に高回転・高精度のDDRモーターを搭載
• A/C軸位置決め精度：6''、繰り返し精度：4''
• A/C軸の高剛性クランプ/アンラップ設計
• 650以上の製品向けに3つのダイレクトドライブモーターを採用
• A/C軸用に高精度の輸入リニアエンコーダを採用
• 回転テーブル上での広い加工スペース
• 工具マガジンは複数構成、チェーン式マガジンはオプション（24/40/64/120T）
• 工具の高負荷対応と一般的な切削工具との高い互換性
• 超音波加工オプション：工具先端の振動15〜70 kHzで微小亀裂を抑制し、切削力を低減、工具寿命を延ばし、表面品質を向上

適用事例

セラミックス、ガラス、石英などの硬脆材料、チタン合金などのスーパー合金、その他被削性の低い材料の高精度・高効率加工に適し、表面品質と厳しい公差が要求される加工に対応します

技術仕様

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

仕様 / 技術データ

• 型式: MVC1000-5AXIS
• X/Y/Zストローク: 1250 × 1250 × 1000 mm
• ワークテーブル: Φ1000 mm、最大荷重 1,000 kg
• 主軸径: Φ210 mm；超音波主軸標準
• 主軸回転数: 最大15,000 rpm（短時間）、12,000 rpm（連続）
• モーターパワー: 35 kW
• 早送り速度: X/Y/Z 30 m/min；A/C軸 30/60 rpm
• 位置決め精度: X/Y/Z 0.008 mm；A/C 15''
• 繰り返し精度: X/Y/Z 0.005 mm；A/C 8''
• 工具マガジン: チェーン式、標準40本（他構成あり）
• 総重量（付属品含む）: 25,000 kg
• 設置寸法（L×W×H）: 3,480 × 5,900 × 4,250 mm
• CNCコントローラ: SIEMENS One（HEIDENHAINはオプション）
