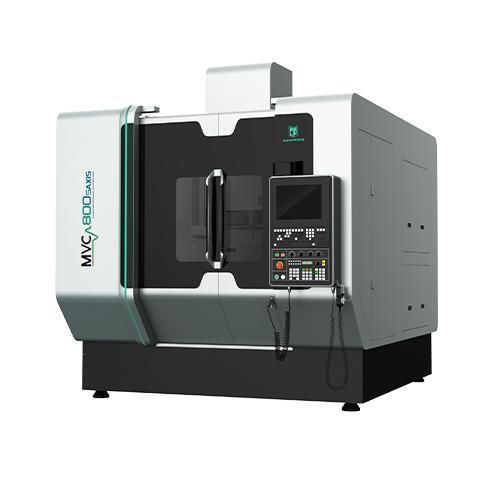

5軸マシニングセンタ MVC800

縦型ガラス用セラミック用

概要

• 卓越した安定性と軽量な可動部品を備えたガントリーフレーム構造により、工作機械の精度向上と動的性能の向上を実現
• 有限要素解析を用いて設計された熱対称構造 (FEM)により設計された熱対称構造で、熱変形の影響を効果的に最小限に抑えつつ、長期にわたる高精度維持に必要な高い剛性を確保
• 優れた振動減衰特性を持つ鋳鉄を採用し、卓越した動的切削性能、安定性、信頼性、 幅広い適用性を備えています
• FEMによるベッド構造の剛性を継続的に強化し、最適な設計を実現
• 冷却式Z軸モーター
• 冷却式A軸モーターおよびC軸モーター

製品の特長

• A/C軸用高速・高精度DDRモーター
• A/C軸の位置決め精度6μm、繰り返し精度4μm
• A/C軸の高剛性かつ信頼性の高いクランプ＆
• 650シリーズ以上の製品には3つのダイレクトドライブモーターを搭載
• A/C軸の目盛分割用に輸入された高精度リニアエンコーダ
• 回転テーブル上での加工に十分なスペース
• 追加オプションによる様々なツールマガジン構成
• チェーン式ツールマガジン（24/40/64/120T オプション）
• 切削工具の高負荷対応
• 幅広い切削工具に対応
• 超音波加工の独自の利点 - 工具先端に作用する高周波超音波振動（15～70kHz）：1. 微細な亀裂を軽減します。2. 切削抵抗を低減し、加工効率を向上させます。3. 工具寿命を延ばします。4. ワークのバリを最小限に抑える；5. 表面品質を向上させる

適用事例 高硬度・脆性材料（セラミックス、ガラス、石英など）、超合金（チタン合金など）、その他難削材の高精度・高効率加工に適しています 技術仕様 項目 | MVC800-5AXIS | 単位 X/Y/Z軸移動量 | 800*1000*550 | mm ワークテーブル寸法 | Φ800 | mm ワークテーブル最大積載量 | 900 | kg 超音波スピンドル | 標準 | / スピンドル径 | Φ190 | mm 最大スピンドル回転数（短時間） | 20,000 | rpm 最大スピンドル回転数（長時間） | 14,000 | rpm モーター出力 | 35 | kW X/Y/Z軸 早送り速度 | 36/36/30 | m/min A/C軸 早送り速度 | 30/70 | rpm X/Y/Z軸 位置決め精度 | 0.008 | mm X/Y/Z軸 位置決め精度 | 0.005 | mm A/C軸位置決め精度 | 8 | '' A/C軸位置決め精度 | 5 | '' ツールマガジンタイプ | チェーン式 | / ツール収納容量 | 40 | 本 総重量（付属品含む） | 17,000 | kg 機械寸法（幅×奥行×高さ） | 2,940×4,310×3,310 | mm CNCコントローラ | SIEMENS One（HEIDENHAIN オプション） | / 仕様 / 技術仕様

• X/Y/Z軸移動量：800*1000*550 mm
• ワークテーブル寸法：Φ800 mm
• 最大 ワークテーブルの最大積載量：900 kg
• 超音波スピンドル：標準
• スピンドル径：Φ190 mm
• 最大スピンドル回転数（短時間）：20,000 rpm
• 最大 スピンドル回転数（連続運転時）：14,000 rpm
• モーター出力：35 kW
• X/Y/Z軸の早送り速度：36/36/30 m/min
• A/C軸の早送り速度： 30/70 rpm
• X/Y/Z軸位置決め精度：0.008 mm
• X/Y/Z軸位置決め精度：0.005 mm
• A/C軸位置決め精度： 8''
• A/C軸の繰り返し精度：5''
• ツールマガジンタイプ：チェーンタイプ (オプション: 24/40/64/120T)
• 工具収納容量: 40本
• 総重量 (付属品含む): 17,000 kg
• 機械サイズ（長さ×幅×高さ）：2,940 x 4,310 x 3,310 mm
• CNCコントローラ：SIEMENS One（HEIDENHAIN オプション）
