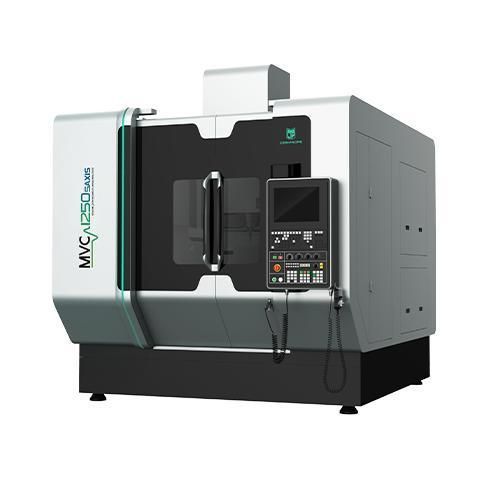

5軸マシニングセンタ MVC1250縦型ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- チタン合金用, セラミック用, ガラス用, クォーツ用
- ツールステーション数
- 40ツール, 64ツール
- 関連機能
- 切断
- その他の特徴
- 高速, 高性能, ダイレクトドライブ, 高精度, 高剛性, 超音波
- X軸移動距離
1,250 mm
(49.21 in)- Y軸移動距離
1,250 mm
(49.21 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 出力
35 kW
(47.59 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
1,200 kg
(2,646 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
26,000 kg
(57,320.19 lb)- 全長
3,480 mm
(137 in)- 全幅
5,900 mm
(232.3 in)- 全高
4,250 mm
(167.3 in)
詳細
製品概要
製品の特徴
適用事例
セラミックス、ガラス、石英などの硬脆材料、チタン合金などの難削材や超合金の高精度・高能率加工に適し、超音波支援加工と5軸加工能力を必要とする用途に対応します
技術仕様
仕様
- ガントリーフレーム構造により高い構造安定性を確保し、可動部を軽量化して加工精度と動的応答を向上
- FEMで検証された熱対称設計により熱変形を低減し、長期的な精度を維持
- 優れた振動減衰特性を持つ鋳鉄部品により信頼性の高い動的切削性能を実現
- FEMによるベッド構造最適化で剛性を向上
- Z軸、A軸、C軸の冷却モーターにより負荷時の熱安定性を確保
製品の特徴
- A/C軸向け高回転・高精度のDDRモーターを採用
- A/C軸位置決め精度：15''、再現性：8''
- A/C軸の高剛性な把握/解除機構
- 選択構成で3台のダイレクトドライブモーターを採用可能
- A/C軸用の高精度輸入リニアエンコーダ搭載
- 回転テーブル上の十分な加工スペース
- ツールマガジンは複数構成に対応、チェーン式マガジン（24/40/64/120T）を選択可
- 工具搭載数：40本（構成により変更可）
- 汎用の切削工具に対応
- 超音波加工（15〜70 kHz）の利点：
- 脆性材料の微小割れを低減
- 切削力を低減し加工効率を向上
- 工具寿命を延長
- バリの発生を最小化
- 表面仕上げを改善
適用事例
セラミックス、ガラス、石英などの硬脆材料、チタン合金などの難削材や超合金の高精度・高能率加工に適し、超音波支援加工と5軸加工能力を必要とする用途に対応します
技術仕様
- 型式：MVC1250-5AXIS
- X/Y/Z軸ストローク：1,250×1,250×1,000 mm
- テーブル寸法：Φ1,200 mm
- テーブル最大荷重：1,200 kg
- 超音波スピンドル：標準
- スピンドル径：Φ210 mm
- 最大回転数（短時間）：15,000 rpm
- 最大回転数（連続）：12,000 rpm
- モーター出力：35 kW
- X/Y/Z軸早送り速度：30/30/30 m/min
- A/C軸早送り速度：30/60 rpm
- X/Y/Z軸位置決め精度：0.008 mm
- X/Y/Z軸繰返し精度：0.005 mm
- A/C軸位置決め精度：15 ''
- A/C軸繰返し精度：8 ''
- 工具マガジン形式：チェーン式（24/40/64/120T オプション）
- 工具搭載数：40本
- 総重量（付属品含む）：26,000 kg
- 機械寸法（L×W×H）：3,480×5,900×4,250 mm
- CNCコントローラ：SIEMENS One（HEIDENHAIN オプション）
仕様
- X/Y/Z軸ストローク：1,250×1,250×1,000 mm
- テーブル寸法：Φ1,200 mm
- テーブル最大荷重：1,200 kg
- 超音波スピンドル：標準
- スピンドル径：Φ210 mm
- スピンドル回転数（短/連続）：15,000 / 12,000 rpm
- モーター出力：35 kW
- 早送り速度（X/Y/Z）：30/30/30 m/min
- 早送り速度（A/C）：30/60 rpm
- 位置決め精度（X/Y/Z）：0.008 mm
- 繰返し精度（X/Y/Z）：0.005 mm
- 位置決め精度（A/C）：15 ''
- 繰返し精度（A/C）：8 ''
- 工具マガジン：チェーン式（24/40/64/120T オプション）
- 工具容量：40
- 総重量：26,000 kg
- 機械寸法：3,480×5,900×4,250 mm
- CNCコントローラ：SIEMENS One（HEIDENHAIN オプション）
