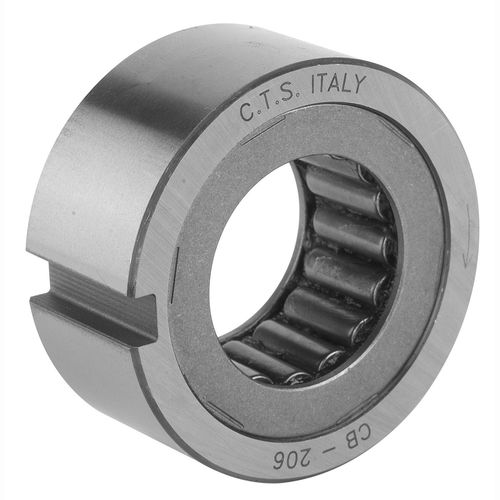

ローラーワンウェイクラッチ CB 200 seriesスプラグ内部ベアリングなし割出
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ローラー, スプラグ
- 構造
- 内部ベアリングなし
- 応用
- 対バックストップ, オーバーランニングクラッチ, 割出
- その他の特徴
- 低速式, 不可逆性
- トルク
最大: 835 Nm
(615.8644 ft.lb)最少: 43.2 Nm
(31.8627 ft.lb)- 直径
最大: 56.09 mm
(2.21 in)最少: 16.51 mm
(0.65 in)- 回転速度
最大: 2,650 rpm
(16,650.44 rad.min-1)最少: 220 rpm
(1,382.3 rad.min-1)
詳細
タイプCB-200は自己集中しないスプラグのタイプ自由な車輪である。
従って1-2の軸受けを置くことは必要である
自由な車輪の隣外の競争が回ることができるように
中央に内部競争に。
自由な車輪の隣で使用するべき軸受けは書かれている
次のテーブル。
キーは外リング間のトルクを送信する
シャフト。
収容の穴の許容はH7なる。
スプラグはユーザーがなすシャフトで動作する
これらの徴候に従がって実現されなければならない:
1) 0,6のmmをひいた後浸炭された深さ
2) HRC 58-62の表面の硬度
3) HRC 35-45の中心の硬度
4) 表面の粗さは6,3 μmを超過してはならない
5) 最高シャフトは50のmmの長さごとの0,01のmmの先を細くする
CB-200シリーズはグリースかオイルと油を差すことができる
それらはEPの添加物があってはならない
---
