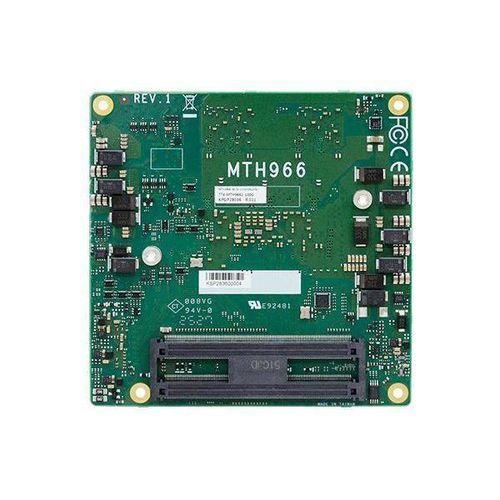

PICMGコンピュータオンモジュール MTH966

COM Expressコンパクトインテル® Core™ Ultra 7 155Hインテル® Core™ Ultra 5 125H

概要

MTH966はDFIのCOM Express® Compact Type 6システムオンモジュールで、高い演算密度、複数ディスプレイ出力、豊富なI/O拡張を必要とする産業・組込み用途向けに設計されています。Intel® Core™ Ultra（Meteor Lake）U/Hシリーズを採用し、耐環境向けの広温度仕様も用意されています。

主な特徴

• プロセッサ：Intel® Core™ Ultra（Meteor Lake）U/Hシリーズ（利用可能SKU：Ultra 7 155H/165H、Ultra 5 125H、Ultra 7 155U、Ultra 5 125U）。
• メモリ：デュアルチャネルLPDDR5 最大32GB（最大7467 MHz）。
• ディスプレイ：1 x LVDS/eDP（eDPは要望時）＋最大3 x DDI、最大4K/2K対応。
• 拡張：マルチレーンPCIe（8 x PCIe x1、2 x PCIe x4、1 x PCIe x8）、I2C、SMBus、LPC/eSPI、UART。
• I/O接続：1 x Intel® 2.5GbE、2 x USB4（オプション）、4 x USB 3.2 Gen2、8 x USB 2.0、2 x SATA 3.0。
• ストレージ／セキュリティ：オンボードNVMe SSDオプションおよびTPMは要望に応じて提供可能。

発注／バリアント概要

• 利用可能なSKUは異なる熱設計や電力特性をカバー（Hシリーズは高TDP向け、Uシリーズは省電力／広温度対応）。
• 例：MTH966-BC30-155H（Core Ultra 7 165H、32GB LPDDR5、0–60°C）、MTH966-TC10-155U（Core Ultra 7 155U、16GB LPDDR5、-40–85°C）。

認証と準拠

• CE、FCC、RoHS準拠。

技術仕様

• プロセッサ詳細：サポートSKUは Core Ultra 7 155H（6 P‑Cores @1.4 GHz + 8 E‑Cores @0.9 GHz）など。
• メモリ：LPDDR5 デュアルチャネル 最大32GB（最大7467 MHz）。
• BIOS：AMI BIOS。
• グラフィックス：H SKUは Intel® Arc™、U SKUは Intel® Graphics。DirectX12、OpenGL 4.6、Vulkan 1.2対応。HWデコード/エンコード（4K60）。
• 表示インターフェース：LVDS 最大1920x1200@60Hz（デュアルチャネル）、eDP 最大4096x2304@60Hz、HDMI 最大4096x2160@30Hz、DP++ 最大4096x2304@60Hz。
• PCIe & 拡張：8 x PCIe x1（Gen4）、2 x PCIe x4（Gen4、オプション）、1 x PCIe x8（Gen5、Hラインのみ）。
• オーディオ：HD Audioインターフェース。
• イーサネット：Intel® I226シリーズ（1 x 2.5GbE、1Gb対応）。
• USB & ストレージ：2 x USB4（BOMオプション）、4 x USB 3.2 Gen2、8 x USB 2.0、2 x SATA 3.0、オンボードNVMe SSDオプション（128/256/512/1024 GB）。
• DIO & ウォッチドッグ：1 x 8bit DIO、ウォッチドッグ（1–255 s）プログラム可能。
• セキュリティ：TPM 要望に応じて提供。
• 電源：入力 8.5–20 V（ATX/AT モード、5VSBおよびVCC_RTCの有無に応じる）。
• OSサポート：Windows 10 IoT Enterprise 64-bit、Windows 11、Linux。
• 環境：動作温度 0–60°C（Hシリーズ）または -40–85°C（Uシリーズ）；保存温度 -40–85°C；湿度 10–90% RH。
• 機械仕様：COM Express® Compact フォームファクタ、95 mm x 95 mm。
• 準拠：PICMG COM Express® R3.1、Type 6。

梱包と原産国

• 梱包含有物：クーラー A71-108310-A00G 同梱（SKUにより梱包内容を確認してください）。
• 原産国：台湾。
