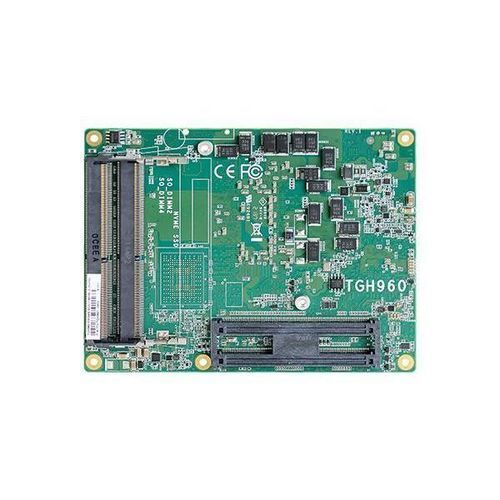

COM Express 規格コンピュータオンモジュール TGH960

PICMG11世代Intel® Core™Intel® Core™ i5-11500H

TGH960は、DFIのCOM Express® Basic（Type 6）システムオンモジュールで、高密度I/O、複数の拡張オプション、長期にわたるCPUライフサイクルサポートを必要とする産業用途向けに設計されています。

ハイライト

• COM Express® Basic（Type 6）フォームファクタ — 95 mm x 125 mm
• 第11世代 Intel® Core™ / Xeon® / Celeron® プロセッサ（Intel® Iris® Xe Graphics対応）をサポート
• DDR4 3200MHz SO-DIMM 最大96GB（128GBはリクエスト対応）
• 拡張性: 1 x PCIe x16（Gen4）、8 x PCIe x1（Gen3）、LPC、I2C、SMBus
• I/O: 1 x Intel® 2.5GbE（I225）、4 x USB 3.2 Gen2、8 x USB 2.0、4 x SATA 3.0（RAID 0/1/5/10対応）
• 映像出力: VGA + LVDS/eDP（eDPはリクエスト対応）+ 3 x DDI（HDMI/DP++）、DP++は4K対応
• 動作温度: 標準 0–60°C、ワイド温度モデル -40–85°C対応可

プロセッサオプション

• Intel® Xeon® W-11865MRE — 8コア、24MBキャッシュ、2.6 GHz（4.7 GHz）、45 W
• Intel® Xeon® W-11865MLE — 8コア、24MBキャッシュ、1.5 GHz（4.5 GHz）、25 W
• Intel® Core™ i7-11850HE — 8コア、24MBキャッシュ、2.6 GHz（4.7 GHz）、45 W
• Intel® Xeon® W-11555MRE — 6コア、12MBキャッシュ、2.6 GHz（4.5 GHz）、45 W
• Intel® Xeon® W-11555MLE — 6コア、12MBキャッシュ、1.9 GHz（4.4 GHz）、25 W
• Intel® Core™ i5-11500HE — 6コア、12MBキャッシュ、2.6 GHz（4.5 GHz）、45 W
• Intel® Xeon® W-11155MRE — 4コア、8MBキャッシュ、2.4 GHz（4.4 GHz）、45 W
• Intel® Xeon® W-11155MLE — 4コア、8MBキャッシュ、1.8 GHz（3.1 GHz）、25 W
• Intel® Core™ i3-11100HE — 4コア、8MBキャッシュ、2.4 GHz（4.4 GHz）、45 W
• Intel® Celeron® 6600HE — 2コア、8MBキャッシュ、2.6 GHz、35 W

技術仕様

• チップセット: Intel® RM590E / QM580E / HM570E
• メモリ: 3 x DDR4 3200MHz SO-DIMM（最大96GB、4枚目のDIMMはリクエスト対応）、デュアルチャネル; ECCはリクエスト対応
• BIOS: AMI SPI 256 Mbit
• グラフィックス: Intel® Iris® Xe — OpenGL 4.5、DirectX 12、OpenCL 2.1; 各種コーデックのHWデコード/エンコード対応（HEVC/AVC/VP9/AV1等）
• ディスプレイ: 1 x VGA; 1 x LVDS / eDP（eDPはリクエスト対応）; 3 x DDI（HDMI / DP++） — 複数表示構成対応
• ストレージ: オプションのNVMe SSD（PCIe x4 Gen4、64GB–1TB）；SSDと第2SO-DIMMは代替機能
• 拡張インターフェース: 1 x PCIe x16（Gen4）、8 x PCIe x1（Gen3）、LPC、I2C、SMBus、2 x UART（TX/RX）
• オーディオ: HD Audioコーデック
• イーサネット: 1 x Intel® I225シリーズ PHY（10/100/1000 / 2.5G）
• USB: 4 x USB 3.2 Gen2; 8 x USB 2.0
• SATA: 4 x SATA 3.0（最大6 Gb/s）、RAID 0/1/5/10対応
• DIO: 1 x 8-bit DIO（デフォルト 4入力、4出力）
• ウォッチドッグ: プログラマブル 1–255 秒
• セキュリティ: TPM 2.0 はリクエスト対応
• 電源: 入力 8.5 V–20 V; 5 VSB、VCC_RTC（ATXモード） — 消費電力 TBD
• OS対応: Windows 10 IoT Enterprise 64-bit; Linux Ubuntu 20.04
• 環境: 動作 0–60°C（wide -40–85°C オプション）；保管 -40–85°C；湿度 5–90% RH
• 機構 / 寸法: COM Express® Basic — 95 mm x 125 mm（3.74" x 4.9"）
• 適合性: PICMG COM Express® R3.0 Type 6
• 認証: CE、FCC、UKCA、RoHS
• 原産国: Taiwan
