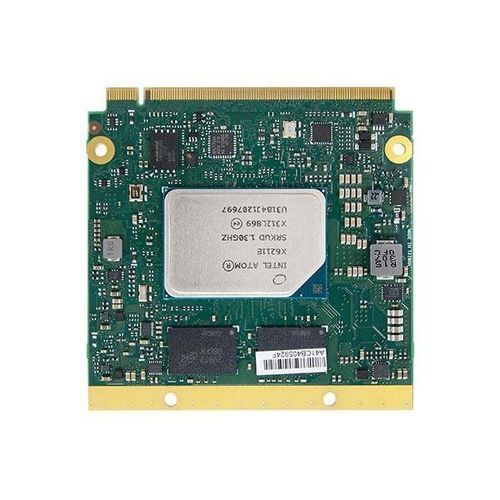

Qseven®コンピュータオンモジュール EHL701

Intel® Celeron®Intel® PentiumIntel® Atom

EHL701は、DFIの組込み・産業用途向けQsevenシステムオンモジュールで、Intel® Atom® x6000シリーズおよびIntel® N/Jシリーズプロセッサに対応し、コンパクトな70 × 70 mmのQsevenフォームファクタを採用しています。

主な特長

• フォームファクタ：Qseven — 70 mm × 70 mm。
• 対応プロセッサ：Intel® Atom® x6000；Intel® Pentium® N / J；Intel® Celeron® N / J。
• メモリ：4 / 8 / 16 GB LPDDR4 実装、デュアルチャネル LPDDR4 3200 MHz。
• BIOS：AMI SPI 256 Mbit（UEFIブート対応）。
• 動作温度オプション：商用・ワイド温度仕様（例：0–60 ℃；-40–85 ℃；-5–65 ℃）。

ディスプレイとグラフィックス

• グラフィックス：Intel® HD Graphics Gen9LP（OpenGL 5.0、DirectX 12、OpenCL 2.1）。
• ハードウェアコーデック：HWデコード/エンコード対応（AVC/H.264、HEVC/H.265、VP8/VP9、MPEG2、JPEG/MJPEG、VC1/WMV9、MVC）。
• 出力：1 × DDI（HDMI / DVI / DP++）、1 × eDP / LVDS。HDMI 最大 3840×2160@30Hz；DP++ 最大 4096×2160@60Hz；eDP 最大 3840×2160@60Hz。
• デュアルディスプレイ：eDP/LVDS + DDI。

拡張とI/O

• PCIe / 拡張：4 × PCIe x1（Gen2）；SDIO；LPC；I2C；SMBus；SPI；UART（TX/RX）。
• USB / ストレージ：USB構成 — 1 × USB 3.1 + 8 × USB 2.0 または 2 × USB 3.1 + 6 × USB 2.0。SATA：2 × SATA 3.0（6 Gb/s）。eMMC：最大128 GB（eMMC 5.1、BGA-153、8–128G）。
• Ethernet / IO：1 × Intel I211 ギガビットイーサネット；1 × 4ビット GPIO；HD Audio インターフェース；ウォッチドッグ（1–255 秒、ソフトウェアで設定可能）。

セキュリティ、電源、OSサポート

• セキュリティ：オプションで dTPM または fTPM。
• 電源：入力 5V、5VSB、VCC_RTC。消費電力例：典型（x6212RE）12V @ 0.98A（11.76 W）；最大 12V @ 1.45A（17.4 W）。
• 対応OS：Windows 10 IoT Enterprise 64-bit；Linux（Intel グラフィックスドライバあり）。

規格、発注情報、原産国

• 認証：CE、FCC Class B、RoHS、UKCA。
• 発注例：EHL701-TC83-6211E（品番 770-EHL7011-000G）— Intel Atom® x6211E、8GB LPDDR4、LVDS、1×USB 3.1、8×USB 2.0、32GB eMMC、-40–85 ℃。EHL701-TC80-6211E（品番 770-EHL7011-100G）— Intel Atom® x6211E、8GB LPDDR4、LVDS、1×USB 3.1、8×USB 2.0、-40–85 ℃。
• 梱包例：ボード品番 770-EHL7011-000G / 770-EHL7011-100G；クーラー A71-112000-030G。
• 原産国：台湾。MTBFおよび湿度データは技術資料を参照してください。
