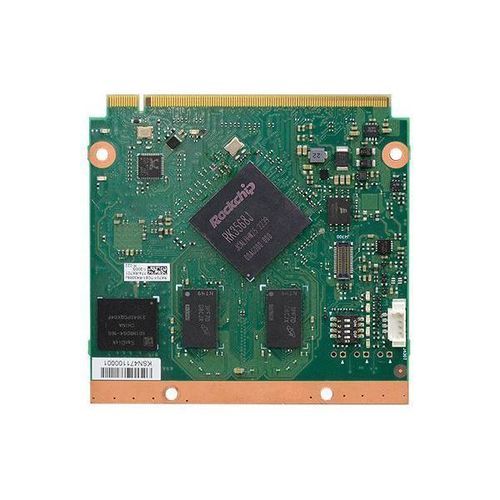

Qseven®コンピュータオンモジュール RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI（高精細度マルチメディアインターフェース）

RK701 は DFI の Qseven フォームファクタ System-on-Module で、Rockchip RK3568 / RK3568J クアッドコア Cortex‑A55 プロセッサを搭載しています。マルチディスプレイ対応や多数の拡張インターフェース、構成可能な DDR4 メモリを必要とする組込み/エッジ用途向けに設計されています。

ハイライト

• メモリオプション：2 GB / 4 GB / 8 GB DDR4（memory down）
• 4K / 2K 解像度とデュアルディスプレイ構成対応（eDP/LVDS + DP/TMDS）
• 拡張：2 x PCIe 3.0、1 x PCIe 2.0
• 豊富な I/O：1 x Realtek GbE、1 x USB 3.2、4 x USB 2.0

ドキュメント & ダウンロード

• データシート、クイックリファレンス、マニュアルが PDF で利用可能（製品ドキュメント参照）

技術仕様

• プロセッサ：Rockchip RK3568 クアッドコア Cortex‑A55 @ 2.0 GHz；Rockchip RK3568J クアッドコア Cortex‑A55 @ 1.8 GHz
• メモリ：2 GB / 4 GB / 8 GB DDR4 Memory Down、3200 MHz
• グラフィックス：GPU G52 2EE；OpenGL ES 1.1/2.0/3.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0 をサポート
• ディスプレイ：1 x eDP/LVDS および 1 x DP/TMDS；HDMI 最大 4096 x 2160 @ 30Hz；LVDS 最大 1024 x 600 @ 60Hz；eDP 最大 3840 x 2160 @ 60Hz
• デュアルディスプレイ：eDP/LVDS + DP/TMDS
• 拡張 / インターフェース：2 x PCIe x1 (Gen3)、1 x PCIe x1 (Gen2)、1 x uSD（要問い合わせ）、1 x I2C、2 x SPI（SPI0 を TPM 2.0 に設定）、1 x CAN bus、2 x UART、1 x MIPI‑CSI（要問い合わせ）
• オーディオ：HD Audio インターフェース
• イーサネット：1 x RTL8211F‑CG（Realtek Gigabit Ethernet）
• USB：1 x USB 3.2、4 x USB 2.0
• SATA：2 x SATA 3.0（最大 6 Gb/s；SATA 1 は PCIe Gen2 と共配置）
• eMMC：最大 128 GB eMMC をサポート；eMMC 5.1、BGA‑153 Ball 8~128G（MLC モード）；デフォルト NC
• GPIO：1 x 4 ビット GPIO
• セキュリティ：TPM 2.0
• 電源：タイプ：5V、5VSB、VCC_RTC；消費電力：TBD
• OS サポート：Linux
• 環境：動作温度範囲：0〜60°C（標準）、-40〜85°C（選択 SKU）；動作湿度：5〜90% RH；保管：5〜90% RH
• 機構：Qseven フォームファクタ、寸法 70 mm x 70 mm；準拠：Qseven specification revision 2.1
• 規格・認証：CE、FCC Class B、RoHS
• 梱包内容：1 x RK701 ボード；1 x ヒートシンク
• 原産国：台湾
