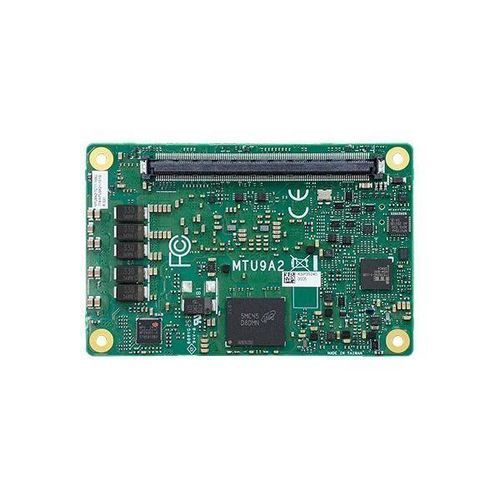

PICMGコンピュータオンモジュール MTU9A2

COM Express ミニインテル® Core™ Ultra 7 165Uインテル® Core™ Ultra 7 155U

概要
MTU9A2は、組込みおよび産業用途向けに設計されたDFIのCOM Express Mini（Type 10）システムオンモジュールです。Intel® Core™ Ultra（Meteor Lake Uシリーズ）プロセッサを搭載し、LPDDR5最大32GB、デュアルディスプレイ出力、豊富なI/Oおよび拡張インターフェースを提供します。幅広い動作温度に対応します。

主な特徴

• COM Express® Mini フォームファクタ（84 x 55 mm）、PICMG COM Express® R3.1 Type 10 準拠。
• Intel Core Ultra Uシリーズ（Meteor Lake）プロセッサをサポート、最大 Intel Core Ultra 7 165U（10コア、15W）。
• LPDDR5 最大32GB、Single/Dual channel オプション、Ubuntu 上での IBECC（In-band ECC）対応。
• 広い動作温度範囲：-40〜85°C、産業用認証（CE、FCC）。

技術仕様

• プロセッサ：Intel Core Ultra U-series（Meteor Lake U）。提供SKU：Core Ultra 7 165U、Core Ultra 7 155U、Core Ultra 5 125U（各SKUのPコア/Eコア、クロック、キャッシュ、15W TDP等の仕様）。
• メモリ：LPDDR5 最大32GB、Dual Channel LPDDR5 7467MHz、プロジェクトベースでの8GB対応、UbuntuでのIBECCサポート。
• BIOS：AMI SPI 256 Mbit。
• グラフィックス：Intel UHD。Windows：DirectX 12、OpenGL 4.6、Vulkan 1.2。Linux：Mesa/OpenGL/Vulkan。ハードウェアデコード/エンコードは最大4K60（詳細は製品資料参照）。
• ディスプレイ：1 x DDI、1 x eDP。eDP 最大4096 x 2160 @ 60Hz、HDMI 最大4096 x 2160 @ 30Hz、DP++ 最大4096 x 2160 @ 60Hz。
• デュアルディスプレイ対応（DDI + eDP）。
• 拡張：4 x PCIe x1（Gen3）、オンボードNVMe SSD（128/256/512/1024GBは要問合せ）。
• I/O：1 x I2C、1 x SMBus、1 x eSPI、1 x GSPI、2 x UART（TX/RX）、2 x USB 3.2 Gen2、8 x USB 2.0、2 x SATA 3.0。
• Ethernet：1 x Intel I226-IT（1GbEおよび2.5GbE対応）。
• DIO：1 x 8ビットDIO；オーディオ：HD Audio。
• セキュリティ/管理：TPM 2.0、ウォッチドッグタイマ（1〜255秒、ソフトウェアで設定）、UEFIのみ対応。
• 電源：ATX/ATモード対応、入力8.5〜20V、5VSBおよびVCC_RTC搭載。
• OS対応：Windows 10 IoT Enterprise 64-bit、Windows 11、Linux（UEFI）。
• 機構：COM Express® Mini 84 x 55 mm。
• 準拠・認証：PICMG COM Express® R3.1 Type 10、CE、FCC。
• 環境：動作/保管温度 -40〜85°C、湿度 5〜90% RH。MTBFおよび消費電力：TBD。
• 梱包内容：Cooler A71-108310-A00G 同梱。原産国：台湾。

拡張 & I/O 詳細

• 周辺拡張用のPCIeレーンとコネクタ（4 x PCIe x1 Gen3）。
• シリアルおよび管理バス：I2C、SMBus、eSPI、GSPI、および2つのUART。
• ストレージ & USB：2 x SATA 3.0、オンボードNVMeオプション、2 x USB 3.2 Gen2、複数のUSB 2.0ポート。

発注とサポート

• 複数のSKUおよびNVMeオプションは要問合せ。プロジェクト固有の構成については営業にお問い合わせください。
• AMI BIOSイメージ（256 Mbit）およびOSパッケージを提供。産業導入や冷却対策に関する技術サポートあり。
