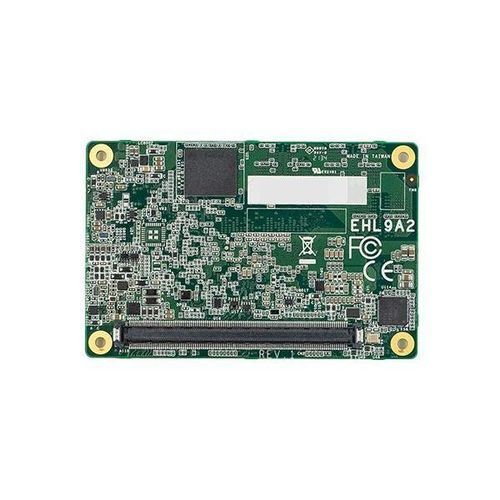

PICMGコンピュータオンモジュール EHL9A2COM ExpressコンパクトCOM Express ミニIntel® Atom® x6212RE
お気に入りに追加する
商品比較に追加する
特徴
- 形状因子
- PICMG, COM Expressコンパクト, COM Express ミニ
- プロセッサー
- Intel® Atom® x6212RE, Intel® Elkhart lake SoC
- ポート
- イーサネット, HDMI（高精細度マルチメディアインターフェース）, LVDS（小振幅差動信号方式）, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART(非同期シリアル通信), LPDDR4
- 探索システム
- Windows 10 IoT Enterprise
- データストレージ
- eMMC 64GB
- その他の特徴
- 組み込み, ファンレス
- 応用
- 産業用, 医療用
- メモリ容量
最大: 16 GB
最少: 0 GB
詳細
製品概要UKCA認定
詳細説明
- Intel® Atom® プロセッサー Elkhart Lake シリーズ
- デュアルチャネルLPDDR4X 3200MHz/4267MHz 最大16GB
- LVDS/eDP×1、DDI×1 (HDMI/DP++); デュアルディスプレイをサポート：
- マルチチャネルHDオーディオをサポートする高性能なオーディオコーデックは、信号対雑音比（*SNR）108dBの優れた再生品質でBlu-rayを存分にお楽しみ頂けます：4 PCIe x1
- 豊富なI/O：
特徴
- 広い温度範囲：-40~85°C
- 4K2Kディスプレイ
- マルチ拡張
- マルチチャネルHDオーディオ
- RoHS認証
- CE認証
- FCC認証
- UKCA認証
- Intel® Atom™ x6000シリーズプロセッサーを搭載したDFIの新世代のEHLシリーズ組み込みコンピューティングソリューションは、IoTデバイスの管理と相乗効果を強化するように設計されています。この新しいSoCは、前世代と比較してシングルスレッド性能で1.7倍、グラフィックス性能で最大2倍の性能向上を実現しています。
- ITインフラストラクチャがエッジに移行するにつれて、デバイスのリアルタイム応答性、低消費電力、および環境耐性がより重視されるようになっています。DFIは、Intel® Atom™ x6000プロセッサーを搭載したEHLシリーズ産業用マザーボード、モジュール型コンピュータ、およびファンレス組込みシステムを特別に設計しました。SBC、Mini-ITXからCOM Express Compact、COM Express Miniまでのフォームファクタのボードのほか、DFIは、-40～85℃で効率的に動作することにより、IoTデバイス展開における環境制約を容易に克服できる小型産業用コンピュータも提供しています。SBC、Mini-ITX、COM Express Compact、COM Express Miniから小型PCまで、EHLシリーズは4.5W～12Wのコンピューティング性能でより多くのオプションを提供し、様々な産業制御、AGV/ロボット制御、遠隔医療モニタリング、医療ディスプレイ、および輸送管理におけるIoTデバイスの管理とリアルタイム応答を実現するために、-40～85℃の周囲温度で効率的に動作することを保証します。
- 独立した2.5G LANは、一般的な1G LANよりも驚くほど高速な転送体験を提供し、同時に内蔵のインバンド管理機能、vProおよびAMTにより、エッジデバイス間のシナジーをよりリアルタイムかつシームレスに最適化することができます。
- EHLシリーズは、高速なPCIe Gen3信号を活用して、拡張性と接続性を大幅に向上させています。EHLシリーズは、最大32GまでのDDR4-3200メモリに加え、PCIe x4およびPCIe x1スロット、M.2、B&Eキー、ナノSIMカードに対応し、高速なデータ転送を可能にします。B＆Eキー、nano SIMスロット、およびLAN、COM、USB 3.1 Gen2、SATAなどの各種I/Oを装備し、エッジコントロール、拡張性、および接続性の応答性を大幅に向上させます。
- EHLシリーズは同時に3台までの4K Ultra HDディスプレイを接続することが可能で、産業、小売店、およびショッピングモールのデジタルサイネージ用途において、細部まで繊細かつ高速に表示し、比類のないビジュアル体験を提供します。
- EHLシリーズは、デスクトップおよびサーバーモデルでのみサポートされていたvProおよびAMTをAtomプラットフォームに導入し、Wi-Fiまたは有線イーサネットによるインバンド信号伝達を通じて、リモートデバイスの監視および管理、オペレーティングシステムやソフトウェアのアップデートを可能にします。
- DFIマザーボードは、設計から開発、生産にいたるまで100%自社内で一貫して行っており、製造品質と情報の機密性を保証しています。
- Dual UEFI BIOS™は32ビットカラー画面に対応し、流れるように使いやすいマウス操作を実現したグラフィカル・インターフェースで、初心者から上級者までのユーザーがBIOS設定を楽しむことができます。DFIは高性能システムと同時に省エネを実現したマザーボードです。
注文情報
- EHL9A2-TC16-6425RE: Intel® Atom® x6425RE、LPDDR4 16GBオンボード、eMMC 64GB、LVDS、DIO、TPM 2.0、-40～85°C
- EHL9A2-TC16-6414RE: Intel® Atom® x6414RE、LPDDR4 16GBオンボード、eMMC 64GB、LVDS、DIO、-40～85°C
- EHL9A2-TC86-6212RE：インテル® Atom® x6212RE、LPDDR4 8GBオンボード、eMMC 64GB、LVDS、DIO、-40～85°C
- EHL9A2-BC86-J6426：インテル® Atom® J6426、LPDDR4 8GBオンボード、eMMC 64GB、LVDS、DIO、-5～65℃
- EHL9A2-BC86-N6211：インテル® Atom® N6211、LPDDR4 8GBオンボード、eMMC 64GB、eDP、SDIO、-5～65℃
- EHL9A2-TC86-6425RE：インテル® Atom® x6425RE、LPDDR4 8GBオンボード、eMMC 64GB、LVDS、DIO、TPM 2.0、-40～85℃
- ヒートスプレッダ：
- COM100-Bキャリア・ボード・キット
- COM335キャリア・ボード・キット
- システム
- プロセッサー：最大16GBのLPDDR4X、デュアルチャネルLPDDR4X 3733MHz/4267MHz(プロセッサーによる)、プロジェクトベースで8GB/16GBをサポート、特定のATOM x6000シリーズSKUで通常のメモリチップをサポートするインバンドECC(IBECC)、BIOSセットアップメニューでIBECCを有効または無効にすることが可能
- BIOS：
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です：AVC/H.264、JPEG/MJPEG、HEVC/H.265、VP9、MVC - ディスプレイ：1つのDDI、1つのLVDS/eDP、LVDS：シングルチャネル24ビット、最大解像度1920x1200@60Hz、eDP：最大解像度4096x2160@60Hz、HDMI：最大解像度4096x2160@30Hz、DP++：最大解像度4096x2160@60Hz、3840x2160@60Hz
- デュアルディスプレイ：また、DVIインターフェイスはHDCP対応（高帯域幅デジタルコンテンツ保護）と互換性があります：4 x PCIe x1 (Gen 3)、1 x SD/SDIO（リクエストに応じて利用可能）、1 x I2C、1 x SMBus、1 x LPC、1 x Speaker、1 x SD 3.0、1 x SPI、2 x UART (TX/RX)
- オーディオ
- インターフェース：0 (最大6Gb/s)
- eMMC: 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (リクエストに応じて利用可能)
- DIO: 1 x 8-bit DIO
- Watchdog Timer
- 出力とインターバル：
- システム リセット
- ソフトウェアで1秒から255秒までプログラム可能
- セキュリティ
- TPM: dTPM または fTPM (オプション)
- 電源
- タイプ： 4.
- 75V~20V、5VSB、VCC_RTC (ATXモード)
- 4.75V~20V、VCC_RTC (ATモード)
- 消費電力：
- OSサポート
- Windows：Windows 10 IoT Enterprise 64ビット
- Linux
- 動作環境
- 温度：動作時：-5～65°C、-40～85°C、保存時：-40～85°C
- 湿度：動作時：5～90%RH、保存時：-40～85
- 機構
- 寸法
- 幅
- 84mm (3.5mm)
- COM Express® Mini 84mm (3.3") x 55mm (2.16")
- 準拠：
- 梱包リスト
- ヒートシンク(PentiumおよびCeleron用) A71-008170-010G
- クーラー(Atom x6000シリーズ用) A71-108143-000G
- 原産国
- 台湾
- 寸法
---
