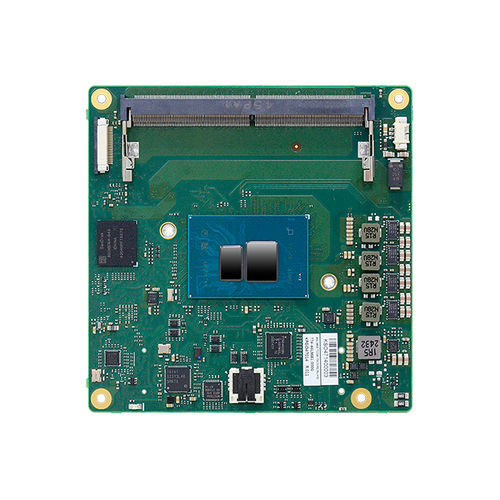

PICMGコンピュータオンモジュール ASL968

COM ExpressコンパクトIntel Atom® x7433REIntel Atom® x7211RE

概要

ASL968はDFIのCOM Express® Compact Type 6モジュールで、堅牢な産業用組込みシステム向けに設計されています。Intel® Atom® x7000RE（Amston Lake）およびIntel® Core™ 3 / N-series（Twin Lake）プロセッサをサポートし、シングルチャネルDDR5（In-band ECC対応）、トリプル独立ディスプレイ出力、豊富な拡張とオンボードI/Oを備えます。産業用途での柔軟な実装を想定しています。

主な特長

• COM Express® Compact Type 6フォームファクタ（95 mm x 95 mm）
• Intel® Atom x7000REおよびIntel® Core™ 3 / N-series対応
• SODIMM DDR5-4800 single-channel 最大16GB、In-band ECC対応
• トリプル独立ディスプレイ：1 x LVDS/eDP + 2 x DDI（eDPは4096x2160 @60Hz対応）
• 最大8 x PCIe x1（Gen3）拡張およびIntel® 2.5GbE、SATA、USB等の豊富なオンボードI/O

技術仕様

• プロセッサ：Intel® Atom x7000RE（Amston Lake）およびIntel® Core™ 3 / N-series（Twin Lake）。例：Atom x7835RE、x7433RE、x7211RE；Core 3 N355、N150。
• メモリ：262ピンSODIMM x1、DDR5‑4800 single-channel 最大16GB；In-band ECC（IBECC）対応。
• BIOS：AMI SPI 256 MHz。
• グラフィックス：Intel® UHD、DirectX 12、OpenGL 4.6、Vulkan 1.2対応；HWデコード/エンコードは4K60まで（AV1、HEVC、VP9、SCC）。
• ディスプレイ：1 x LVDS（デュアルチャネル 最大1920x1200 @60Hz）またはeDP（4096x2160 @60Hz）+ 2 x DDI；トリプル独立表示対応。
• 拡張：最大8 x PCIe x1（Gen3）、EthernetやSATAとの共配置オプションあり（要相談）。
• インターフェース：I2C、SMBus、LPC（標準）/ eSPI（BOMオプション）、2 x UART（TX/RX）、CAN（共配置オプション）、1 x 8-bit DIO。
• USB & ストレージ：2 x USB 3.2 Gen2（ハブで最大4に拡張可）、8 x USB 2.0；2 x SATA 3.0（6 Gb/s）；1 x 64GB eMMC 5.1 onboard。
• オーディオ & イーサネット：HD Audioインターフェース；1 x Intel® I226シリーズ 2.5GbE（PCIe x1共配置対応）。
• セキュリティ：TPM 2.0（オプション：fTPM）。
• 電源：ATXモード 8.5–20 V、5VSB、VCC_RTC；ATモード 8.5–12 V、VCC_RTC。消費電力：TBD。
• OSサポート：Windows 11/10 IoT Enterprise 64-bit、Linux。
• 環境条件：動作温度：-40°C～85°C（Amston Lake SKU）；0°C～60°C（Twin Lake SKU）。保存温度：-40°C～85°C。動作湿度 10%–90% RH。
• 寸法 & 規格：COM Express® Compact 95 mm x 95 mm；PICMG COM Express® R3.1 Type 6。
• 認証：CE、FCC、RoHS。
• パッキングリスト：クーラー（A71-108312-000G）；ヒートスプレッダ（CPUブロックのみ）A71-810417-000G；サーマルグリース 912-077832-000G。
• 原産国：台湾。
