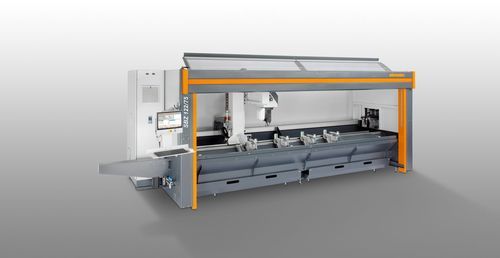

多機能切断および機械加工システム SBZ 122/75CNCアルミフレーム用PVC 成形用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- CNC, 多機能
- 加工素材
- PVC 成形用, アルミフレーム用
詳細
製品説明
標準装備
オプション
技術仕様
- アルミニウム、PVC、薄肉鋼材の型材を経済的かつ効率的に加工するために設計
- フライス、穴あけ、ねじ切りなどの加工はプロファイルバーを固定した状態で行い表面を保護
- A軸は-120°〜+120°、C軸は-220°〜+220°で連続位置決め可能。RTCPにより5軸同時制御が可能
- クランプの自動位置決めと自動クランプ認識により衝突を防止
- ダイナミックサーボで加工ユニットを最大120 m/minで高速移動
- 補正チャック不要のタップ加工、A/C軸の2軸ユニットに直径180 mmのソーブレード装着可能
- 傾斜ベッドによる人間工学設計、最新の5軸コントローラ、絶対角エンコーダで原点復帰不要
- 短いスピンドル起動・停止時間を実現するPower-Torqueルーティングスピンドル、低消費電力とDCリンク結合による省エネ性向上
- Windows搭載18.5"パネルPC（i5）、操作パネルでのeluCamによるプログラミング、リモート保守対応
- 無停電電源装置(UPS)と認証済みドライブ統合安全機能
標準装備
- 水冷ルーティングスピンドル 7 kW, S1
- クランプの自律位置決めおよび自動認識
- 操作員保護カバーおよび4つの水平空気式材料クランプ
- 左側材料ストップ
- 工具保持 HSK-F63、12点収納の自動工具交換装置（工具は含まず）
- 切り粉トレイ、最小量給油システム、高性能切削液
- ハンドヘルド操作端末と深さゲージ
オプション
- 工具および工具ホルダ
- 直径180 mmのソーブレード
- 両側長さ測定および長尺加工用追加ストップ（左）
- 長尺加工時の位置決め用材料リファレンスストップ（右）
- 制御盤用省エネ型 Green Line 冷却ユニット
- バーコードスキャナおよび全周囲を閉じる保護カバー（オプション）
- 標準4クランプ、最大8クランプまで拡張可能；二重クランプおよびその他の付属品は要相談
- 21.6"パネルPC（i7）、メモホルダ、防音フード、衝突最適化クランプユニット
技術仕様
- 型式：SBZ 122/75
- 端部加工なし最大加工長：3,851 mm
- 端部加工あり最大加工長：3,525 mm
- X軸ストローク：4,176 mm、Vmax 120 m/min
- Y軸ストローク：1,040 mm、Vmax 60 m/min
- Z軸ストローク：540 mm、Vmax 30 m/min
- 加工方向：5（上、後、前、左、右）
- 位置決め精度：±0.1 mm
- ルーティングスピンドル回転数：最大20,000 rpm；スピンドル出力：7 kW, S1（水冷）
- 工具保持：HSK-F63；工具交換：自動；工具棚位置数：12
- ディスクミル径：120 mm；ソーブレード径：180 mm；工具長（テーパー基準から）：最大150 mm
- クランプ位置決め：自律；クランプ：Premium（直線ガイド付き）
- ソフトウェア：eluCam；圧縮空気供給：>7 bar
- 電源：400 V, 3~, 50 Hz, 25 A；空気消費量：約185 l/min（スプレー時）
- 外形寸法（L×D×H）：7,643 × 2,171 × 3,000 mm；重量：約3,800 kg
