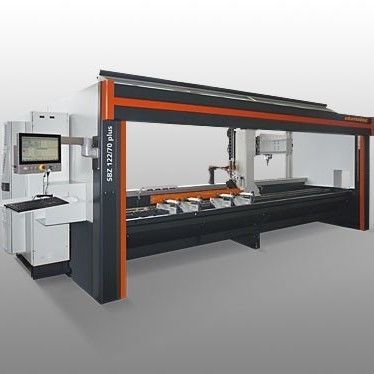

3軸マシニングセンタ SBZ 122/70 Plus横型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- 加工材料
- スチール用, アルミニウム用, ポリ塩化ビニル用
- タイプ
- 傾斜ベッド
- スピンドル
- HSK F63
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- アルミフレーム用
- その他の特徴
- 高性能, 工具自動取り換え機能付, コンソール
- X軸移動距離
4,295 mm
(169.09 in)- Y軸移動距離
910 mm
(35.83 in)- Z軸移動距離
475 mm
(18.7 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
8 kW
(10.88 hp)- 総重量
2,900 kg
(6,393.41 lb)- 全長
3,592 mm
(141.4 in)- 全高
3,000 mm
(118.1 in)
詳細
概要
装置構成
オプション
技術データ
仕様 / 技術仕様
- プロファイル材の表面を保護するためにプロファイルバーを固定した状態で、アルミニウム、PVC、薄肉鋼の経済的かつ効率的な加工を目的に設計されています。
- フライス加工、穴あけ、ねじ立てはバーを固定したまま行われ、ねじ立ては補償チャック不要で行えます。
- インテリジェントな制御技術と最新の3軸コントローラにより加工品質が向上し、エネルギー消費が低減されます。
- 高動力サーボ駆動により加工ユニットを最大60 m/minで高速位置決め可能；絶対回転エンコーダにより原点復帰は不要です。
- クランプの自動認識・位置決めにより衝突を回避；傾斜ベッドによる人間工学的操作性。
- 空冷式Power-Torqueフライス主軸 8 kW（S1）、最大24,000 rpm、速度閉ループ制御；工具保持 HSK-F63；自動工具交換機（4ポジション、拡張可）。
- 無停電電源（UPS）、Windows OS、15.6"パネルPC（i3）USBおよびネットワーク端子；稼働中のプログラム入力に対応するeluCam；リモート保守対応。
装置構成
- 空冷式 8 kW S1 フライス主軸。
- 作業者保護用キャビネット。
- 水平型空気式ワーククランプ×4（標準）。
- ワークストッパー（左）。
- 工具保持 HSK-F63；最小供給潤滑；高性能切削液。
- ハンドヘルド操作端末；深さゲージ。
オプション
- 追加工具および工具保持具。
- 標準工具最大4本対応の自動工具チェンジャー、角ヘッド用自動交換機；HSK-F63回転角ヘッド（2工具用）。
- 制御盤用Green-Line冷却装置（省エネ）；バーコードスキャナ；オプションで機械全周を囲む保護キャビネット。
- 標準で4クランプ、最大8クランプまで拡張可能；オーバー長加工用の右側基準ストッパーおよび左側追加ストッパー。
- 両側長さ測定；ダブルクランプなどの別売アクセサリ；大型パネルPC（18.5" i5、21.6" i7）；防音カバー；切り屑トレイ。
技術データ
- 型式：SBZ 122/70 Plus
- 先端加工なしの最大加工長：4150 mm
- 先端加工あり（オプション）の最大加工長：4000 mm
- X軸移動量：4295 mm、Vmax 60 m/min
- Y軸移動量：910 mm、Vmax 45 m/min
- Z軸移動量：475 mm、Vmax 60 m/min
- 位置決め精度：±0.1 mm
- フライス主軸回転数：最大24,000 rpm；出力：8 kW S1（空冷）
- 工具保持：HSK-F63；自動工具交換（4ポジション、最大16）
- ディスクミリング径：100 mm；工具長最大：150 mm
- 圧縮空気：> 7 bar；電源：400 V、3相、50 Hz、25 A
- エア消費量 約185 l/min（噴霧時）
- 外形寸法（L×D×H）：6592 × 2171 × 3000 mm；質量 約2900 kg
仕様 / 技術仕様
- 用途：アルミニウム、PVC、薄肉鋼のバー／プロファイル加工
- クランプの自動認識・位置決め；エネルギー効率を高めるインテリジェント制御
- ソフトウェア：eluCam
- UPSおよびリモート保守機能
カタログ
SBZ122
16 ページ
