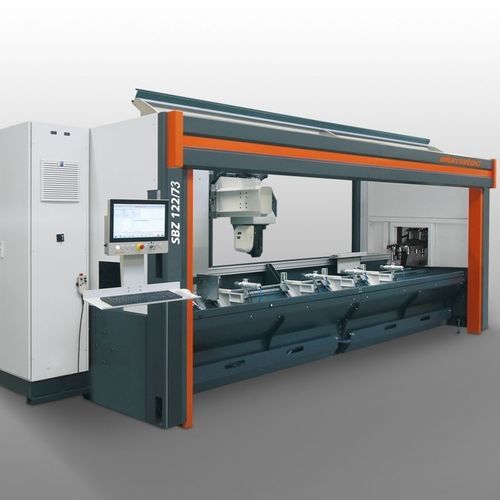

4軸マシニングセンタ SBZ 122/73横型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 主軸の方向
- 横型
- 加工材料
- スチール用, アルミニウム用, ポリ塩化ビニル用
- タイプ
- 傾斜ベッド
- スピンドル
- HSK F63
- ツールステーション数
- 12ツールステーション
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- アルミニウム産業用, PVC 建具フレーム用, 鉄鋼産業用
- その他の特徴
- 高性能, エアクランプ付き, シングルヘッド
- X軸移動距離
4,176 mm
(164.41 in)- Y軸移動距離
1,040 mm
(40.94 in)- Z軸移動距離
540 mm
(21.26 in)- 回転速度
最大: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
7 kW
(9.52 hp)- 総重量
3,800 kg
(8,377.57 lb)- 全長
7,643 mm
(300.9 in)- 全高
3,000 mm
(118.1 in)
詳細
概要
機械構成
オプション
技術仕様
- アルミニウム、PVC、薄肉鋼材の固定バー加工に適した型材加工センター
- プロファイルバーを固定した状態でフライス、穴あけ、タップ加工を行い、表面品質を保持
- A軸は−120°〜+120°の無段階可動、衝突回避のための自動クランプ位置決め機能付き
- 動的サーボで加工ユニットを最大120 m/minまで高速位置決め
- 4軸コントローラ、絶対エンコーダ（原点復帰不要）、パネルPC上のeluCamで操作可能
- 中間回路結合による省エネルギー駆動、無停電電源装置（UPS）を搭載
- 12工具ポジションの自動工具交換、HSK-F63ホルダ、7 kW（水冷）スピンドル（最大20,000 rpm）
- 傾斜ベッドによる人間工学設計、操作保護カバー、リモート保守対応
機械構成
- 水冷フライス主軸 7 kW, S1
- 操作員保護用キャビン
- 水平空気式材料クランプ ×4（標準）
- 材料ストッパー（左側）
- 工具ホルダ HSK-F63
- 切りくず除去用トレイ
- 微量給油方式および高性能切削液
- ハンドヘルド操作端末および深さゲージ
- 18.5インチPanel PC（i5）、USBおよびネットワークポート
オプション
- 工具および追加工具ホルダ
- 過長加工用の追加ストッパー（左）および参照ストッパー（右、第二クランプ回路付き）
- 制御盤用Green Line冷却装置（低消費電力）
- バーコードスキャナおよび追加防音を備えた全周閉鎖型保護キャビン
- 最大8個まで拡張可能なクランプ、二重クランプ、衝突最適化クランプユニット
- 21.6インチPanel PC（i7）、メモホルダ、遮音フード、ワイヤレス測定センサ
技術仕様
- 型式: SBZ 122/73
- 最大加工長（端面加工を含まない）: 4,050 mm
- X軸移動量: 4,176 mm, Vmax 120 m/min
- Y軸移動量: 1,040 mm, Vmax 60 m/min
- Z軸移動量: 540 mm, Vmax 30 m/min
- 加工方向: 3（上、後、前）
- 位置決め精度: ±0.1 mm
- 主軸: 7 kW S1（水冷）、最大20,000 rpm、工具保持 HSK-F63
- 工具交換: 自動、12ポジション
- クランプ位置決め: 自動、標準クランプ: Basic（リニアガイド付）
- ソフトウェア: eluCam（Windows）
- 圧縮空気: >7 bar
- 電源: 400 V, 3~, 50 Hz, 25 A
- 空気消費量: 約185 l/min（噴霧時）
- 寸法（L x D x H）: 7,643 mm x 2,171 mm x 3,000 mm
- 質量: 約3,800 kg
