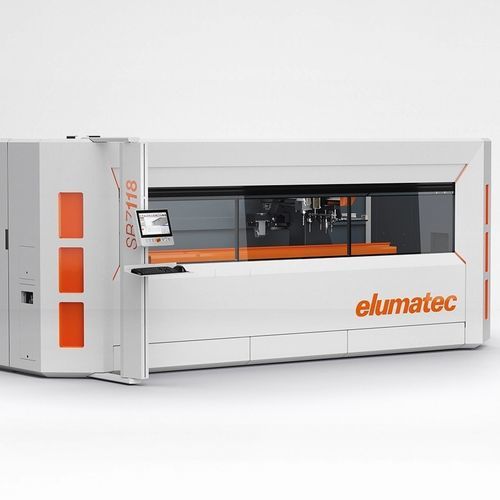

3-5 軸マシニングセンタ SBZ 118

3軸横型スチール用

概要
SBZ 118 は、アルミニウム、PVC、薄肉鋼製プロファイルの経済的なCNC加工向けに設計されたコンパクトな3軸プロファイル加工センターで、オプションで5面加工に対応します。傾斜ベッド構造、車載5ポジション工具チェンジャー（工具別売）を備え、eluCloud対応によりIndustry 4.0要件に適合します。標準加工長さ：3,000 mm。

主な特長

• アルミ、PVC、薄肉鋼のプロファイルを経済的かつ効率的に加工するよう設計
• プロファイルを固定した状態でフライス、穴あけ、切欠き、ねじ切り等を実行し、表面を保護
• インテリジェント制御とダイナミックサーボにより加工品質と省エネを向上
• X軸最大60 m/minの高速ポジショニング
• 補償チャック不要のねじ切り
• クランプ自動認識・自動位置決めにより衝突を回避
• 車載5ポジション工具チェンジャー（工具別売）搭載
• 15.6インチPanel PC（i3）およびUPS標準

標準機械構成

• 空冷式 5 kW (S1) フライス主軸（HSK-F63）
• 側面サービスドア付き保護キャビン
• 水平空気式クランプ4基、材料ストッパー左側標準
• 最小量給油（マイクロ潤滑）システムおよび高性能切削液
• 最新の3軸制御とeluCamによる簡単なプログラム入力

オプション

• 5面加工用の回転角ヘッド用車載交換マガジン（1または2台）
• 2工具用 HSK-F63 回転角ヘッド
• 加工データ付工具・工具ホルダー、バーコードスキャナ
• 両側長さ測定、二重クランプおよび追加クランプ（最大6）
• Panel PC アップグレード：18.5" (i5) または 21.6" (i7)
• 制御盤用 Green Line 冷却装置、CE 標準、UL オプション

追加製品情報

• 車載5連工具チェンジャー（工具別売）および最大2台の角ヘッドチェンジャー
• 傾斜ベッド技術により人間工学と切り屑排出を改善
• セットアップ／保守を容易にする側面サービスドアと前面バイザー
• リモート監視・オンライン保守対応のeluCloud ready

仕様（代表値）

• レイアウト（約）：全長 (A) 5,520 mm；制御盤なし深さ (B) 1,955 mm；制御盤含む総深さ (C) 約 3,025 mm；高さ 約 2,490 mm；重量 約 3,220 kg
• 軸ストローク：X = 3,595 mm；Y = 945 mm；Z = 374 mm
• 位置決め精度（全軸）：±0.1 mm
• 位置決め速度：X = 60 m/min；Y = 30 m/min；Z = 30 m/min
• 軸加速度（全軸）：2.5 m/s²
• 主軸：定格出力 S1 5 kW；最高回転数 24,000 rpm；工具取り付け HSK 63F
• 自動工具マガジン：最大工具数 5；最大ディスクカッター Ø 100 mm；最大エンドミル Ø 16 mm；最大工具長 185 mm；最大ドリル Ø 10 mm
• 加工面：直接工具（上）1面；角ヘッド使用時（前/後、端面）2 + 2 面
• 作業領域（mm）：A: 185；B: 50 / 80；X1: 50 / 80；Y1: 3,200；Z1: 230；X2: 3,000；Y2: 175；Z2: 210
• ワーク固定：クランプ自動位置決め；標準クランプ数 4（最大6）
• 安全・潤滑：保護キャビン標準装備；最小油拡散式潤滑システム
