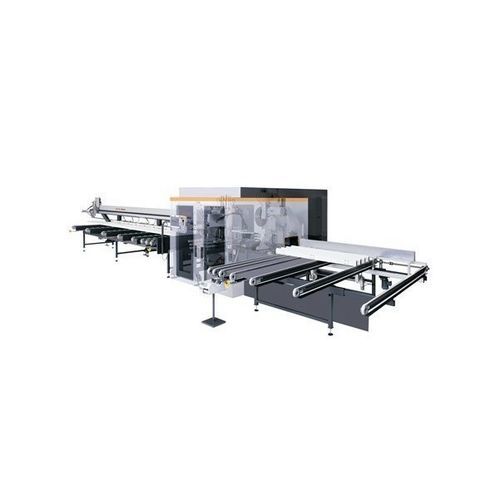

7 軸マシニングセンタ SBZ 631横型アルミニウム用30ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 7 軸
- 主軸の方向
- 横型
- 加工材料
- アルミニウム用
- ツールステーション数
- 30ツール
- 関連機能
- 製粉, 切断
- 応用
- アルミフレーム用
- その他の特徴
- モジュール式, 生産用
- 出力
7 kW
(9.52 hp)- テーブル回転(C軸)
最少: 45 °
最大: 135 °
詳細
概要
オプション
主な仕様
用途 / 製品仕様
- アルミ型材の連続加工に対応する、搬送および排出マガジンを備えた型材加工センター
- モジュラー設計：自動切断機（SBZ 630/01）または完全な型材加工センター（SBZ 630/11）として構成可能
- アルミ加工用に構成した場合、最大30台のルーターユニットに対応する単一の加工ステーションで加工を実行
- 切断は7軸の切断ステーションで実施（切断角度可変 45°–135°）
- 作業方向は左→右または右→左を選択可能
- オプションの切欠き／端面加工モジュール：AM 631
オプション
- ラベルプリンター
- バーコードスキャナー
- 10本積みマガジン（プロファイル幅最大130 mm）オプション
- 生産管理ソフトウェア eluCad
主な仕様
- プロファイル長さ範囲：500–7,500 mm
- 標準積載マガジン：7本（幅最大250 mm）
- オプションマガジン：10本（幅最大130 mm）
- 把持アーム：高さ、側面、回転軸（350°）の自動制御
- 垂直クランプ：水平位置自動調整 5–70 mm
- 加工モジュール：最大30台のルーターユニット
- 切断機：単葉 7 kW、切断角度可変 45°–135°（傾斜または回転）
- プロファイル排出：排出コンベヤによる搬送
用途 / 製品仕様
- 工業用生産ラインでのアルミ型材加工向けに設計
- モジュラー構成により、専用の切断フローまたはフル加工フローに適応可能
- 対応周辺機器：eluCad、ラベルプリンター、バーコードスキャナー、AM 631モジュール
