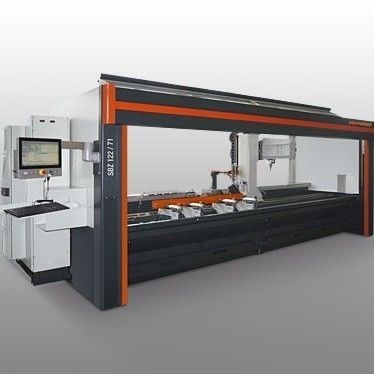

3軸マシニングセンタ SBZ 122/71横型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- 加工材料
- スチール用, アルミニウム用, ポリ塩化ビニル用
- スピンドル
- HSK F63
- ツールステーション数
- 16ツール
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- アルミフレーム用
- その他の特徴
- 高性能, 工具自動取り換え機能付, 電子コントロール機能付き
- X軸移動距離
4,295 mm
(169.09 in)- Y軸移動距離
910 mm
(35.83 in)- Z軸移動距離
475 mm
(18.7 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
8 kW
(10.88 hp)- 総重量
2,900 kg
(6,393.41 lb)- 全長
6,592 mm
(259.5 in)- 全高
3,000 mm
(118.1 in)
詳細
製品概要
機械構成
オプション
技術仕様
SBZ 122/71
- アルミニウム、PVC、薄肉鋼の型材を経済的かつ合理的に加工するために設計
- フライス、穴あけ、タップ加工は型材バーを固定したまま行い、表面を保護
- 主軸内蔵の回転ユニットにより角度ヘッドを0° / -90° / -180° / -270°に設定可能
- インテリジェント制御により加工結果を向上させ、エネルギー消費を低減
- ダイナミックサーボ駆動でX軸最大120 m/minの高速位置決めが可能
- クランプの自動認識と位置決めで衝突を防止、補正チャックなしでのタップ加工
- 4ポジションの自動工具交換装置（ツール別売）および角度ヘッド用交換装置；工具把持 HSK-F63
- 18.5インチ Panel PC（Windows、i5）、eluCamにより操作パネルでの簡易プログラム入力；リモート保守、UPS搭載
機械構成
- 空冷式 8 kW S1 フライス主軸（フィードバック付き）
- オペレーター保護カバーおよび駆動統合型の安全機能
- 水平型空気式ワーククランプ4基（標準）、最大8基まで拡張可能
- 左側ワークストッパ（長尺加工用の右側ストッパはオプション）
- 2工具用 HSK-F63 回転角度ヘッド；工具把持 HSK-F63
- 切りくずトレイ、最小量給油システム、高性能切削液
- ハンドヘルド操作端末および深さゲージ
オプション
- 追加工具および工具把持具
- 最大4本の標準工具用または角度ヘッド用の自動工具交換装置
- 21.6インチ Panel PC（i7）、バーコードスキャナー、メモホルダー
- 制御盤用 Green Line 冷却装置；全面保護カバーのオプション
- 両側の長さ測定、二重クランプなどのアクセサリは別途対応
技術仕様
SBZ 122/71
- 最大加工長（端面加工なし）：4,150 mm
- 最大加工長（端面加工あり）：4,000 mm
- X / Y / Z 送り：4,295 mm / 910 mm / 475 mm（最高速度 X 120 / Y 60 / Z 50 m/min）
- 加工方向：5（上、後、前、左、右）
- 位置決め精度：±0.1 mm
- フライス主軸：8 kW S1、最大24,000 rpm（空冷）、工具把持 HSK-F63
- 工具マガジン位置：4（最大16）；自動工具交換
- ディスクミーリング径：120 mm；工具最大長：150 mm
- 圧縮空気：> 7 bar；噴霧時の空気消費量 約185 l/min
- 電源：400 V、3~, 50 Hz、25 A
- 外形寸法（L x D x H）：6,592 x 2,171 x 3,000 mm；質量 約2,900 kg
