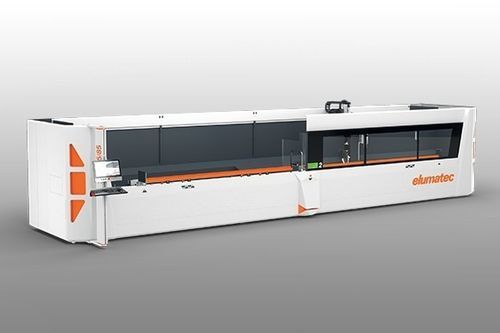

5軸マシニングセンタ SBZ 125/85

汎用スチール用ポリ塩化ビニル用

製品概要
SBZ 125/85 は、キャビン封止型のバー（型材）加工センターで、5軸、作業長 8 m の仕様です。ダイナミックペンデュラム（往復）動作により、材料の挿入とフライス加工を並行して行え、2台の小型機を置き換えることが可能です。アルミニウム、PVC、薄肉鋼材の型材加工向けに設計され、段取り時間の短縮、アクセス性と人間工学を改善しています。

主な特徴

• 工具交換の新技術：交換時間を短縮し、作業領域を広げる大型リニア工具マガジン。
• 人間工学に配慮したチャックシステム：Y軸上で調整可能なチャックと自動チャック位置決めによる治具レスでの幅・断面変更。
• ダイナミックペンデュラム動作：材料の並列搬入・加工で生産性を向上し、機械中心を超える長尺部品の加工を可能に。
• 安全・アクセス制御の統合：3ゾーン分割でプログラム可能なレーザースキャナーと、ペンデュラム時の中央取り外し式保護。
• 高性能スピンドルと工具インターフェース：S1 7 kW、最大 20,000 rpm、工具ホルダ HSK 63F；マガジン最大 12 本。

オプションと付属品

• オプションの切りくずコンベヤ（大きな切りくずや型材断片の自動排出）。
• 追加チャック（最大 12 個）およびカスタム固定構成。
• 制御・計測のアップグレード（パネルPC、長さ測定、バーコードスキャナー）および Industry 4.0 連携。

主要仕様（抜粋）
レイアウト / 寸法：SBZ 125/85
全長 (A) (mm)：約 11.350
操作パネル無深さ (B) (mm)：約 2.330
操作パネル有深さ (C) (mm)：約 3.170
高さ (mm)：約 2.350
重量 (kg)：約 3.800
作業高さ (地上より) (mm)：980

軸行程：
X 軸 (mm)：9.007
Y 軸 (mm)：1.038
Z 軸 (mm)：555
A 軸：-120° / +120°
C 軸：-220° / +220°

主軸：
S1 定格出力 (kW)：7
最大回転数 (rpm)：20,000
工具ホルダ：HSK 63F

動作モード：
一体長さのワンピース加工：含む
右・左ストップ付きペンデュラム動作：含む

自動工具マガジン：
タイプ：リニア工具交換機
工具マガジン自動移動：含む
マガジン工具最大数：12

ワーククランプ：
自律チャック位置決め：含む
標準チャック数：8（最大 12）

加工面数：5（前/上/後/端面）

作業領域 (mm) — 単一モード：A = 135；X1 = 8.245；Y1 = 300；Z1 = 203；X2 = 8.245；Y2 = 207；Z2 = 203 — ペンデュラムモード：A = 135；X1 = 3.100；Y1 = 300；Z1 = 203；X2 = 3.100；Y2 = 207；Z2 = 203

刃物 Ø 300 mm 使用時の加工可能プロファイル長：単一モード = 8.245 mm；ペンデュラムモード = 2.295 mm
