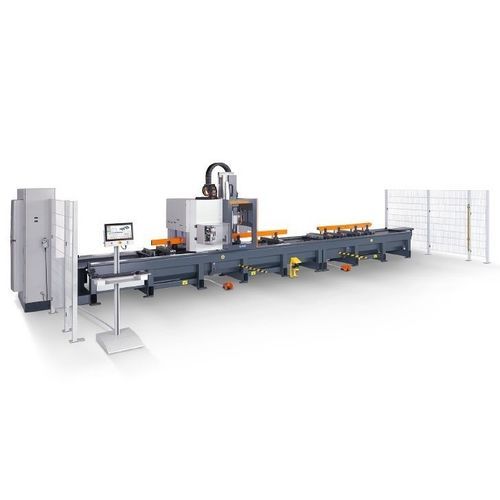

4軸マシニングセンタ SBZ 140スチール用アルミニウム用HSK F63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 加工材料
- スチール用, アルミニウム用
- スピンドル
- HSK F63
- ツールステーション数
- 8ツール, 16ツール
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- アルミフレーム用
- その他の特徴
- 高速, 高性能, 工具交換装置付
- X軸移動距離
最少: 4,320 mm
(170.08 in)最大: 9,820 mm
(386.61 in)- Y軸移動距離
845 mm
(33.27 in)- Z軸移動距離
620 mm
(24.41 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)- 出力
11 kW
(14.96 hp)- 総重量
5,000 kg, 7,400 kg, 8,200 kg
(11,023.11 lb, 16,314.21 lb, 18,077.91 lb)
詳細
概要
加工長さ
SBZ 140 – 4.2 m
SBZ 140 – 7.6 m
SBZ 140 – 9.7 m
オプション
仕様 / 技術データ
- アルミおよび薄肉鋼製プロファイルの経済的な加工を目的とした4軸プロファイル加工センター
- 標準は空冷式ルータースピンドル；水冷式スピンドルはオプション
- フライス加工、穴あけ、タップ加工などのすべての作業はプロファイルバーを停止した状態で実施し、表面を保護
- 工具の角度は-90°〜+90°で連続可変、柔軟な加工が可能
- 絶対測定システムによる自動チャック位置決め
- オンボード工具マガジンにより短時間での工具交換（標準8ポジション）
- オプションで、ダブルバーおよび端面加工用に回転式角度ヘッドを最大2基（各2工具）搭載可能（0°–90°–180°–270°）
- オプションで2つの独立ワークゾーンによるシャトル運転対応、作業者側にレーザースキャナを配置して安全領域を保護
- 4軸コントローラ、18.5インチカラーディスプレイ、USB／ネットワーク接続、Windows、eluCam
加工長さ
SBZ 140 – 4.2 m
- 端面加工ありの最大加工長：4,200 mm
- 端面加工なしの最大加工長：4,320 mm
SBZ 140 – 7.6 m
- 端面加工ありの最大加工長：7,600 mm
- 端面加工なしの最大加工長：7,720 mm
SBZ 140 – 9.7 m
- 端面加工ありの最大加工長：9,700 mm
- 端面加工なしの最大加工長：9,820 mm
オプション
- 2ゾーンのシャトル運転（ペンダル運転）
- 両側自動長さ測定
- ダブルバー加工用チャックユニット
- バーコード／プロファイルコードスキャナ
- 固定式工具マガジン（16ポジション）オプション
- 角度ヘッドまたはソーヘッド用オンボード工具交換機
- 角度フライスヘッド、ソーヘッド
- ツールホルダ、コレットチャック、コレット、工具類
- 生産管理用ソフトウェア eluCad
仕様 / 技術データ
- 型式：SBZ 140
- 最大加工長（端面加工なし）：4,320 / 7,720 / 9,820 mm
- 最大加工長（端面加工あり）：4,200 / 7,600 / 9,700 mm
- X軸移動量：4,320 / 7,720 / 9,820 mm（他寸法は別途対応）、Vmax 63 m/min
- Y軸移動量：845 mm、Vmax 60 m/min
- Z軸移動量：620 mm、Vmax 60 m/min
- A軸旋回範囲：-90° / 0° / +90°
- スピンドル回転数：最大 24,000 rpm
- スピンドル出力：11 kW S1
- 工具取り付け：HSK-63F
- 工具交換：オンボードマガジン 8ポジション（追加は別途）
- 角度ヘッド：最大2（オプション）
- ディスクミル径：120 mm、ソーブレード径：180 mm
- チャック数：4 / 8 / 12（最大16）、自動位置決め
- 圧縮空気：> 7 bar
- 電源：400 V、3相、50 Hz、63 A
- 空気消費量：約180 l/min（スプレー時）
- 概略全長：約7,700 / 11,240 / 13,390 mm、奥行：約3,400 mm、高さ：約2,950 mm
- 質量：約5,000 / 7,400 / 8,200 kg
